ພວກເຮົາສະເຫນີຫຼັກຊັບທີ່ສົມບູນແບບລວມທັງຕົວຕ້ານທານ, ຫນ່ວຍຫ້າມລໍ້, ເຕົາປະຕິກອນ, ຕົວກອງພະລັງງານ, ແລະຫມໍ້ແປງ, ທີ່ມີທາງເລືອກໃນການປັບແຕ່ງຢ່າງເຕັມທີ່ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍ.

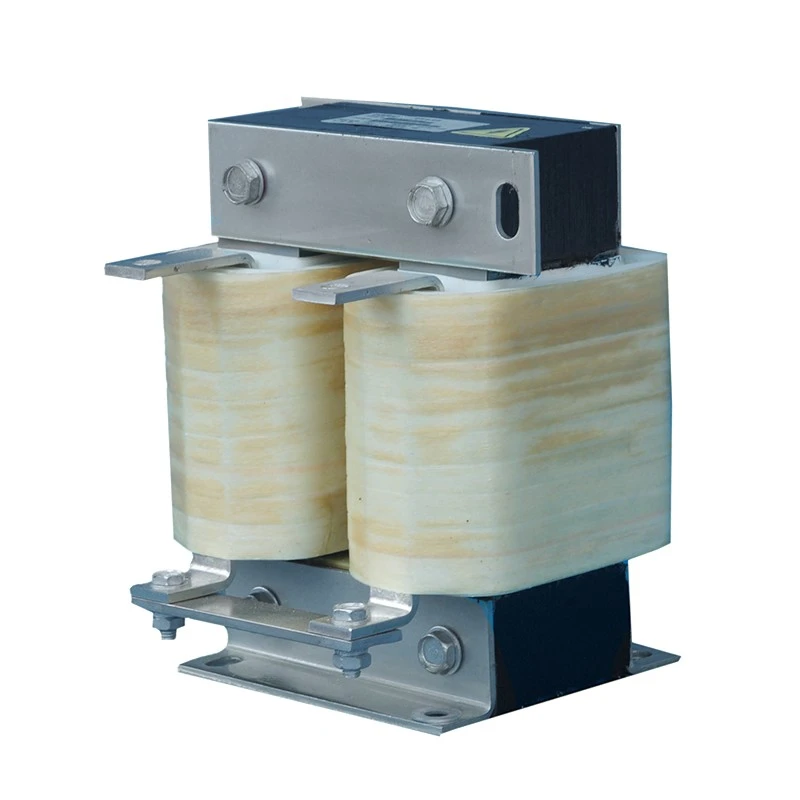

Vertical DC Link Reactor ຖືກຕິດຕັ້ງຢູ່ໃນວົງຈອນລົດເມ DC ລະດັບປານກາງຂອງລະບົບຂັບຄວາມຖີ່ຂອງຕົວປ່ຽນແປງເພື່ອປັບປຸງຄວາມຫມັ້ນຄົງຂອງພະລັງງານ DC ໃນລະຫວ່າງການປະຕິບັດງານຢ່າງຕໍ່ເນື່ອງແລະການປ່ຽນແປງການໂຫຼດແບບເຄື່ອນໄຫວ.
ບໍ່ເຫມືອນກັບການອອກແບບທີ່ມີໂຄງສ້າງຕ່ໍາຕາມລວງນອນ, ການຕັ້ງຄ່ານີ້ເນັ້ນໃສ່ການຫຼຸດຜ່ອນຄວາມກວ້າງຂອງຕູ້ຜ່ານໂຄງສ້າງຫຼັກທີ່ຈັດລຽງຕາມແນວຕັ້ງແລະ winding. ຮອຍຕີນແຄບຊ່ວຍໃຫ້ມີການຕິດຕັ້ງອົງປະກອບຂັບຫຼາຍຂ້າງ, ເຮັດໃຫ້ມັນເຫມາະສົມກັບຕູ້ໄຟຟ້າມາດຕະຖານທີ່ມີພື້ນທີ່ຕາມລວງນອນທີ່ຈໍາກັດ.
ເຄື່ອງປະຕິກອນ Dufew ຖືກຜະລິດດ້ວຍ:
- ແກນເຫຼັກຊິລິຄອນມ້ວນເຢັນທີ່ສູນເສຍຕໍ່າ
- ໂຄງສ້າງແມ່ເຫຼັກຊ່ອງຫວ່າງ DC ທົນທານຕໍ່ຄວາມລຳອຽງ
- Class F ລະບົບສນວນກັນຄວາມຮ້ອນສູງ
- ການປິ່ນປົວ impregnation ສູນຍາກາດ
- ທາງເລືອກ winding ທອງແດງຫຼືອາລູມິນຽມ
ໂຄງສ້າງແນວຕັ້ງທີ່ຖືກປັບປຸງໃຫ້ປະສິດຕິພາບ inductance ທີ່ເຊື່ອຖືໄດ້, ການແຜ່ກະຈາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ, ແລະການເຊື່ອມໂຍງທີ່ມີຄວາມຍືດຫຍຸ່ນໃນລະບົບການຄວບຄຸມອຸດສາຫະກໍາ.
ຕູ້ຄວບຄຸມອຸດສາຫະກໍາຈໍານວນຫຼາຍຕ້ອງການການຕິດຕັ້ງອົງປະກອບທີ່ມີຄວາມຫນາແຫນ້ນສູງໃນຂະນະທີ່ຮັກສາຄວາມກວ້າງລວມທີ່ຫນາແຫນ້ນ. ການຕັ້ງຄ່າແນວຕັ້ງຊ່ວຍຫຼຸດຜ່ອນພື້ນທີ່ການຕິດຕັ້ງຕາມແນວນອນ, ຊ່ວຍໃຫ້ໜ່ວຍຂັບສາມາດຈັດລຽງໄດ້ຢ່າງມີປະສິດທິພາບຫຼາຍຂຶ້ນ, ແລະເຮັດໃຫ້ການນຳໃຊ້ຄວາມເລິກແລະຄວາມສູງຂອງຕູ້ໄດ້ດີຂຶ້ນ. ໂຄງສ້າງນີ້ແມ່ນເຫມາະສົມໂດຍສະເພາະສໍາລັບຕູ້ VFD ບ່ອນທີ່ຄວາມກວ້າງແມ່ນຈໍາກັດພື້ນທີ່ຕົ້ນຕໍ.
ໂຄງສ້າງແນວຕັ້ງປະຕິບັດຕາມທິດທາງການໄຫຼຂອງອາກາດທໍາມະຊາດຂອງຕູ້ອຸດສາຫະກໍາຈໍານວນຫຼາຍ, ສະຫນັບສະຫນູນເສັ້ນທາງລະບາຍອາກາດຈາກລຸ່ມຫາເທິງສໍາລັບການກໍາຈັດຄວາມຮ້ອນທີ່ມີປະສິດທິພາບຫຼາຍໃນລະຫວ່າງການປະຕິບັດງານຢ່າງຕໍ່ເນື່ອງ. ໂດຍການຫຼຸດຜ່ອນການສະສົມຄວາມຮ້ອນໃນທ້ອງຖິ່ນແລະຮັກສາຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນພາຍໃຕ້ການໂຫຼດທີ່ມີການຈັດອັນດັບ, ການອອກແບບຊ່ວຍຮັບປະກັນການປະຕິບັດໄຟຟ້າທີ່ສອດຄ່ອງໃນລະຫວ່າງການດໍາເນີນງານໃນໄລຍະຍາວ.
ໃນລະຫວ່າງການເລັ່ງ, deceleration, ຫຼືການປະຕິບັດການໂຫຼດຕົວປ່ຽນແປງ, ການຜັນແປໃນປັດຈຸບັນ DC ລົດເມສາມາດເພີ່ມຄວາມກົດດັນກ່ຽວກັບອົງປະກອບຂອງພະລັງງານ. ເຕົາປະຕິກອນຊ່ວຍໃຫ້ການປ່ຽນແປງຂອງປະຈຸບັນກ້ຽງແລະຫຼຸດຜ່ອນຜົນກະທົບຂອງກະແສໄຟຟ້າ ripple, ສະຫນັບສະຫນູນການດໍາເນີນງານຂອງລົດເມ DC ທີ່ຫມັ້ນຄົງຫຼາຍໃນຂະນະທີ່ຊ່ວຍປົກປ້ອງຕົວເກັບປະຈຸແລະອົງປະກອບ inverter.
ໂຄງສ້າງແນວຕັ້ງໄດ້ຖືກປັບປຸງໃຫ້ເໝາະສົມກັບການຕິດຕັ້ງຕູ້ໃນພາກປະຕິບັດ, ໂດຍມີຮອຍຕີນຕິດຕາມແນວນອນຂະໜາດນ້ອຍ, ການຈັດວາງຊ່ອງຫວ່າງອາກາດທີ່ໝັ້ນຄົງ, ແລະການຈັດວາງຢູ່ປາຍຍອດທີ່ຫນາແຫນ້ນ. ການສະຫນັບສະຫນູນກົນຈັກທີ່ເຊື່ອຖືໄດ້ຊ່ວຍໃຫ້ອົງປະກອບສາມາດປະສົມປະສານໄດ້ງ່າຍກວ່າເຂົ້າໄປໃນອຸປະກອນອຸດສາຫະກໍາໃນຂະນະທີ່ຫຼຸດຜ່ອນຂໍ້ຈໍາກັດກ່ຽວກັບຮູບແບບຕູ້ລວມ.
ໂຄງສ້າງສະນະແມ່ເຫຼັກທີ່ຕັ້ງຢູ່ໃນແນວຕັ້ງຈະຫຼຸດຜ່ອນຄວາມກວ້າງຂອງຕູ້ທີ່ຍຶດຄອງໃນຂະນະທີ່ຮັກສາປະສິດທິພາບ inductance ທີ່ຕ້ອງການ. ໂປຣໄຟລ໌ການຕິດຕັ້ງແຄບຂອງມັນເຮັດໃຫ້ການນໍາໃຊ້ພື້ນທີ່ຂອງຕູ້ທີ່ມີປະສິດຕິພາບແລະເຫມາະສົມກັບຮູບແບບໄຟຟ້າທີ່ມີຄວາມຫນາແຫນ້ນສູງ.
ກະແສໄຟຟ້າ DC ຢ່າງຕໍ່ເນື່ອງສາມາດສ້າງອະຄະຕິແມ່ເຫຼັກແລະເພີ່ມຄວາມສ່ຽງຕໍ່ການອີ່ມຕົວ. Dufew ໃຊ້ໂຄງສ້າງຊ່ອງຫວ່າງທີ່ແບ່ງອອກເປັນສ່ວນເພື່ອຮັກສາ inductance ທີ່ຫມັ້ນຄົງແລະປັບປຸງເສັ້ນແມ່ເຫຼັກ, ຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການອີ່ມຕົວແລະສະຫນັບສະຫນູນການດໍາເນີນງານ DC ຢ່າງຕໍ່ເນື່ອງທີ່ເຊື່ອຖືໄດ້.
ການຈັດອັນດັບປະຈຸບັນທີ່ແຕກຕ່າງກັນຮຽກຮ້ອງໃຫ້ມີການແກ້ໄຂ conductor ທີ່ແຕກຕ່າງກັນ. windings ທອງແດງແລະອາລູມິນຽມສາມາດໃຊ້ໄດ້, ໃນຂະນະທີ່ foil winding ສາມາດຖືກນໍາໃຊ້ສໍາລັບຮູບແບບທີ່ມີຄວາມໄວສູງ. ໂຄງສ້າງ winding ທີ່ດີທີ່ສຸດຊ່ວຍຄວບຄຸມການສູນເສຍໄຟຟ້າແລະປັບປຸງການກະຈາຍຄວາມຮ້ອນສໍາລັບການປະຕິບັດໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ.
ຮູບແບບຢູ່ປາຍຍອດໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການລວມຕູ້ຕັ້ງ, ຊ່ວຍໃຫ້ການເຊື່ອມຕໍ່ສະດວກກັບລະບົບ busbar ເທິງໃນຂະນະທີ່ຫຼຸດຜ່ອນພື້ນທີ່ທີ່ຕ້ອງການສໍາລັບສາຍສາຍອອກຕາມລວງນອນ. ອັນນີ້ສົ່ງຜົນໃຫ້ມີການຈັດວາງສາຍໄຟທີ່ສະອາດຂຶ້ນ ແລະເຮັດໃຫ້ການຕິດຕັ້ງງ່າຍໃນແຜງຄວບຄຸມທີ່ຫນາແຫນ້ນ.
ຕົວຢ່າງ: CDL-600-0600-EIDA
| ລະຫັດ | ລາຍລະອຽດ |
|---|---|
| CDL | ຊຸດເຄື່ອງປະຕິກອນ DC Link |
| 600 | ລະດັບແຮງດັນ (600 = 690VDC) |
| 0600 | ປະເມີນປັດຈຸບັນ (0600 = 600A, 2500 = 2500A) |
| EI | ໂຄງສ້າງຫຼັກ (EI = ຫຼັກສາມເຟດ, UI = ຫຼັກໄລຍະດຽວ) |
| D/W | ໂຄງສ້າງການຕິດຕັ້ງ (D = ຕັ້ງ, W = ລວງນອນ) |
| A/C | ວັດສະດຸ winding (A = ອະລູມິນຽມ, C = ທອງແດງ) |
| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |
|---|---|
| ປະເພດຜະລິດຕະພັນ | Vertical DC Link Reactor |
| ຄໍາຮ້ອງສະຫມັກ | ລະບົບລົດເມ VFD DC |
| ລະດັບແຮງດັນ | 220VAC / 380VAC / 690VAC / 1140VAC |
| ອັນດັບປັດຈຸບັນ | 5A - 3800A |
| ຄວາມຖີ່ຂອງການດໍາເນີນການ | 50Hz / 60Hz / ປັບແຕ່ງໄດ້ເຖິງ 500Hz |
| ແຮງດັນຫຼຸດລົງ | 0.5% / 1% / 2% / 4% |
| ຄວາມສາມາດໃນການໂຫຼດເກີນ | 1.5 × ອັດຕາປັດຈຸບັນສໍາລັບ 60 ວິນາທີ |
| ຄວາມເຂັ້ມແຂງ Dielectric | 3000VAC / 50Hz / 5mA / 1Min |
| ຄວາມຕ້ານທານ insulation | ≥100MΩ (1000VDC) |
| ລະດັບການປົກປ້ອງ | IP00 / IP20 |
| ຊັ້ນສນວນ | ຊັ້ນ F (155 ℃) |
| ຫ້ອງຮຽນອຸນຫະພູມ | T40 |
| ເກຣດ Retardant Flame | UL94V-2 |
| ລະດັບສຽງ | ≤65dB |
| ຊີວິດການບໍລິການ | ≥15 ປີ |
| ມາດຕະຖານ | IEC289 / GB10229 / JB9644 |
| ຄໍາຮ້ອງສະຫມັກ | ຄວາມຕ້ອງການຕົ້ນຕໍ |
|---|---|
| ຕູ້ຄວບຄຸມ VFD ມາດຕະຖານ | ປັບປຸງຄວາມໝັ້ນຄົງຂອງລົດເມ DC |
| ຟລະບົບໄດເວີ | ສະຫນັບສະຫນູນວົງຈອນການເລັ່ງເລື້ອຍໆ |
| Crane ແລະ Hoisting ອຸປະກອນ | ຮັກສາການແປງພະລັງງານທີ່ເຊື່ອຖືໄດ້ |
| ລະບົບ Servo Drive | ຫຼຸດຜ່ອນຜົນກະທົບ ripple |
| ອຸປະກອນອັດຕະໂນມັດອຸດສາຫະກໍາ | ເພີ່ມປະສິດທິພາບການໃຊ້ພື້ນທີ່ຕູ້ |
| ເຄື່ອງແມ່ພິມສີດ | ປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງລະບົບຂັບ |
| ລະບົບການທົດສອບ | ຮັກສາການສະຫນອງພະລັງງານ DC ທີ່ຫມັ້ນຄົງ |
| ການປຽບທຽບ | Vertical DC Link Reactor | Horizontal DC Link Reactor |
|---|---|---|
| ໂຄງສ້າງ | ການອອກແບບທີ່ສູງແລະແຄບ | ການອອກແບບຕ່ໍາຮູບແບບ Flat |
| ຂໍ້ໄດ້ປຽບຕົ້ນຕໍ | ຊ່ວຍປະຢັດຄວາມກວ້າງຕູ້ | ຊ່ວຍປະຢັດຄວາມສູງຕູ້ |
| ເງື່ອນໄຂການຕິດຕັ້ງທີ່ດີທີ່ສຸດ | ຄວາມກວ້າງຈໍາກັດ, ຄວາມສູງພຽງພໍ | ຄວາມສູງຈໍາກັດ, ຄວາມເລິກພຽງພໍ |
| ວິທີການເຮັດຄວາມເຢັນ | ເສັ້ນທາງການໄຫຼຂອງອາກາດຕາມແນວຕັ້ງ | ເສັ້ນທາງໄຫຼຂອງອາກາດຕາມແນວນອນ |
| ແຜນຜັງປາຍທາງ | ການເຊື່ອມຕໍ່ສູງສຸດ | ການເຊື່ອມຕໍ່ຂ້າງ |
| ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ | ຕູ້ອຸດສາຫະກໍາມາດຕະຖານ | ຕູ້ນ້ອຍກະທັດຮັດ |
ມັນເຫມາະສົມສໍາລັບຕູ້ໄຟຟ້າທີ່ພື້ນທີ່ອອກຕາມລວງນອນແມ່ນຈໍາກັດແຕ່ການເກັບກູ້ແນວຕັ້ງແມ່ນມີຢູ່. ໂຄງສ້າງແຄບຊ່ວຍໃຫ້ວິສະວະກອນບັນລຸການຈັດວາງພາຍໃນທີ່ຫນາແຫນ້ນ.
ການຕັ້ງຄ່າແນວຕັ້ງແມ່ນສຸມໃສ່ການຫຼຸດຜ່ອນຄວາມກວ້າງຂອງຕູ້, ໃນຂະນະທີ່ການຕັ້ງຄ່າແນວນອນໄດ້ຖືກພັດທະນາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມສູງຕູ້ຈໍາກັດ.
ປະສິດທິພາບໄຟຟ້າແມ່ນຂຶ້ນກັບການອອກແບບແມ່ເຫຼັກ, ຄ່າ inductance, ແລະປະຈຸບັນຈັດອັນດັບ. ໂຄງສ້າງແນວຕັ້ງສ່ວນໃຫຍ່ແມ່ນປັບປຸງຄວາມຍືດຫຍຸ່ນໃນການຕິດຕັ້ງແລະການລວມເອົາຕູ້.
ແມ່ນແລ້ວ. Dufew ສະຫນັບສະຫນູນການແກ້ໄຂທີ່ກໍາຫນົດເອງລວມທັງຕົວກໍານົດການໄຟຟ້າ, ຂະຫນາດ, ໂຄງສ້າງການຕິດຕັ້ງ, ແລະວັດສະດຸ conductor ຕາມຄວາມຕ້ອງການຂອງໂຄງການ.
Dufew Electric ຊ່ຽວຊານໃນອົງປະກອບເອເລັກໂຕຣນິກພະລັງງານທີ່ກໍາຫນົດເອງ, ລວມທັງ DC Link Reactors, AC Reactors, ຕົວຕ້ານທານເບກ, ຫມໍ້ແປງ, ແລະວິທີແກ້ໄຂໄຟຟ້າທີ່ກ່ຽວຂ້ອງ.
ດ້ວຍຄວາມສາມາດດ້ານວິສະວະກຳມືອາຊີບ ແລະຂະບວນການຜະລິດທີ່ຄວບຄຸມໄດ້, Dufew ສະໜອງການແກ້ໄຂເຕົາປະຕິກອນທີ່ເຊື່ອຖືໄດ້ສຳລັບລະບົບອັດຕະໂນມັດອຸດສາຫະກຳ, ລະບົບ VFD, ແລະການນຳໃຊ້ການປ່ຽນພະລັງງານ.
ຄວາມສາມາດໃນການຜະລິດປະກອບມີ:
- ການປະມວນຜົນຫຼັກທີ່ຊັດເຈນ
- ການຜະລິດ winding
- ການປັບຊ່ອງຫວ່າງອາກາດ
- impregnation ສູນຍາກາດ
- ການທົດສອບປະສິດທິພາບໄຟຟ້າ
ແຕ່ລະຜະລິດຕະພັນຖືກກວດສອບຜ່ານການຕໍ່ຕ້ານ insulation, ທົນທານຕໍ່ແຮງດັນ, inductance, ອຸນຫະພູມເພີ່ມຂຶ້ນ, ແລະການທົດສອບສິ່ງລົບກວນ.
Dufew ຮັກສາການປັບປຸງຢ່າງຕໍ່ເນື່ອງໃນການຄຸ້ມຄອງຄຸນນະພາບແລະມາດຕະຖານຜະລິດຕະພັນ. ບໍລິສັດສະຫນອງການຢັ້ງຢືນການຄຸ້ມຄອງຄຸນນະພາບ ISO, ການຢັ້ງຢືນ CE, ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ, ແລະເອກະສານດ້ານວິຊາການເພື່ອສະຫນັບສະຫນູນລູກຄ້າອຸດສາຫະກໍາທົ່ວໂລກ.
Dufew ໃຊ້ວິທີແກ້ໄຂການຫຸ້ມຫໍ່ທີ່ເນັ້ນການສົ່ງອອກເພື່ອຮັບປະກັນການຂົນສົ່ງທີ່ປອດໄພຂອງເຄື່ອງປະຕິກອນອຸດສາຫະກໍາ.
ການຫຸ້ມຫໍ່ປະກອບມີ:
- ການປ້ອງກັນຄວາມຊຸ່ມຊື້ນສໍາລັບອົງປະກອບ insulation
- ການສ້ອມແປງເສີມໃນລະຫວ່າງການຂົນສົ່ງ
- ກໍລະນີໄມ້ທີ່ກໍາຫນົດເອງສໍາລັບແບບຂະຫນາດໃຫຍ່
- ການກໍານົດຜະລິດຕະພັນແລະເອກະສານດ້ານວິຊາການ
ແຕ່ລະເຕົາປະຕິກອນໄດ້ຖືກກວດກາກ່ອນທີ່ຈະຂົນສົ່ງແລະສະຫນອງເອກະສານທີ່ຈໍາເປັນຕາມຄວາມຕ້ອງການຂອງໂຄງການຂອງລູກຄ້າ.
