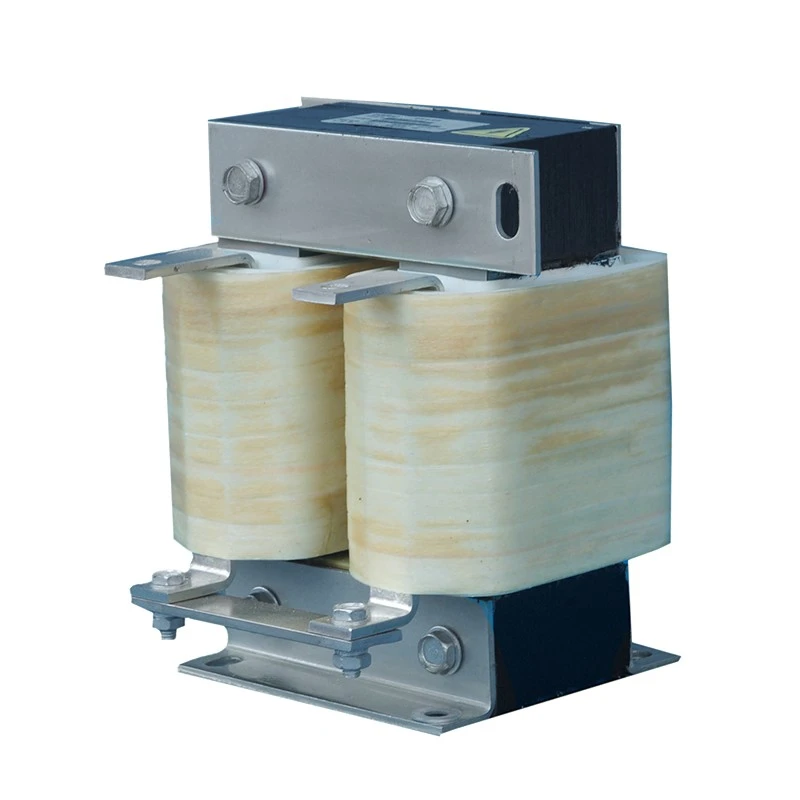

DC Link Reactor

ໃນ VFD ພະລັງງານສູງແລະລະບົບການແປງພະລັງງານ, ຂັ້ນຕອນ rectifier ປ່ຽນພະລັງງານ AC ເປັນພະລັງງານ DC ກ່ອນທີ່ຈະສະຫນອງພາກສ່ວນ inverter. ໃນ​ລະ​ຫວ່າງ​ການ​ຂະ​ບວນ​ການ​ການ​ປ່ຽນ​ແປງ​ນີ້, DC ລົດ​ເມ​ປະ​ຈຸ​ບັນ​ອາດ​ຈະ​ມີ​ສ່ວນ​ປະ​ກອບ​ຂອງ ripple ທີ່​ເກີດ​ຈາກ​ລັກ​ສະ​ນະ​ການ​ແກ້​ໄຂ​, ການ​ຜັນ​ແປ​ຂອງ​ການ​ໂຫຼດ​, ແລະ​ການ​ດໍາ​ເນີນ​ງານ​ການ​ຟື້ນ​ຟູ​.

Dufew Electric DC Link Reactor ຖືກຕິດຕັ້ງເປັນຊຸດລະຫວ່າງພາກສ່ວນ rectifier ແລະ inverter ຂອງວົງຈອນລົດເມ DC. ໂດຍການສະຫນອງການເກັບຮັກສາພະລັງງານ inductive, ມັນ smooths ການປ່ຽນແປງໃນປະຈຸບັນ, ຮັກສາການໄຫຼວຽນຂອງ DC ຢ່າງຕໍ່ເນື່ອງ, ແລະຫຼຸດຜ່ອນຄວາມກົດດັນໄຟຟ້າໃນ capacitors DC ແລະອຸປະກອນ semiconductor ພະລັງງານ.

ບໍ່ເຫມືອນກັບເຄື່ອງປະຕິກອນ AC ແບບດັ້ງເດີມ, ມັນຖືກອອກແບບມາເປັນພິເສດສໍາລັບການເຮັດວຽກຂອງ DC ຢ່າງຕໍ່ເນື່ອງໃນປະຈຸບັນ. ໂຄງສ້າງແມ່ເຫຼັກຊ່ອງຫວ່າງ segmented ປັບປຸງຄວາມຕ້ານທານອະຄະຕິ DC, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການອີ່ມຕົວຂອງແມ່ເຫຼັກ, ແລະຮັກສາປະສິດທິພາບ inductance ຄົງທີ່ໃນລະຫວ່າງການປະຕິບັດງານອຸດສາຫະກໍາໃນໄລຍະຍາວ.

Dufew ໃຊ້ແກນເຫຼັກຊິລິຄອນມ້ວນເຢັນຕ່ໍາ, ລະບົບ insulation ຊັ້ນ F, ຂະບວນການ winding ຄວາມແມ່ນຍໍາ, ແລະເຕັກໂນໂລຍີ impregnation ສູນຍາກາດເພື່ອບັນລຸປະສິດທິພາບຄວາມຮ້ອນທີ່ເຊື່ອຖືໄດ້, ຄວາມເຂັ້ມແຂງ insulation, ແລະຄວາມຫມັ້ນຄົງກົນຈັກ.

ວິທີການ DC Link Reactor ປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງລະບົບ

1. ຫຼຸດຜ່ອນກະແສໄຟຟ້າ DC ແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງລົດເມ

ໃນລະຫວ່າງການປ່ຽນ AC-DC, ການເຫນັງຕີງຂອງແຮງດັນຈາກຂັ້ນຕອນຂອງ rectifier ສາມາດນໍາກະແສ ripple ເຂົ້າໄປໃນລົດເມ DC. ເຕົາປະຕິກອນເຮັດໃຫ້ຮູບຮ່າງຂອງຄື້ນກະແສໄຟຟ້າ DC ກ້ຽງ, ຫຼຸດຜ່ອນອົງປະກອບຂອງ ripple, ແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງ input inverter ໃນຂະນະທີ່ຊ່ວຍຫຼຸດຜ່ອນຄວາມກົດດັນໃນຕົວເກັບປະຈຸ DC bus. ນີ້ແມ່ນປະໂຫຍດໂດຍສະເພາະສໍາລັບລະບົບຂັບພະລັງງານສູງທີ່ຕ້ອງການການສະຫນອງພະລັງງານ DC ທີ່ຫມັ້ນຄົງ.

2. ຮັກສາກະແສໄຟຟ້າ DC ຢ່າງຕໍ່ເນື່ອງ

ໃນຄໍາຮ້ອງສະຫມັກທີ່ມີການໂຫຼດທີ່ເຫນັງຕີງຫຼືສະພາບພະລັງງານທີ່ບໍ່ຫມັ້ນຄົງ, ການເຕັ້ນຂອງກະແສໄຟຟ້າຫຼາຍເກີນໄປສາມາດສົ່ງຜົນກະທົບຕໍ່ການເຮັດວຽກຂອງ inverter. ໂດຍການຫຼຸດຜ່ອນການຢຸດເຊົາໃນປະຈຸບັນແລະການຮັກສາກະແສ rectifier ຢ່າງຕໍ່ເນື່ອງຫຼາຍ, ເຄື່ອງປະຕິກອນສະຫນັບສະຫນູນການສະຫຼັບ inverter ທີ່ຫມັ້ນຄົງແລະຊ່ວຍຫຼຸດຜ່ອນສະພາບການເຮັດວຽກຜິດປົກກະຕິໃນລະຫວ່າງການປະຕິບັດງານແບບເຄື່ອນໄຫວ.

3. ປົກປ້ອງຕົວເກັບປະຈຸ DC Bus ແລະອົງປະກອບພະລັງງານ

ກະແສໄຟຟ້າ ripple ສູງສາມາດເລັ່ງ DC capacitor aging ແລະເພີ່ມຄວາມກົດດັນຄວາມຮ້ອນກ່ຽວກັບອົງປະກອບພະລັງງານ. ການອອກແບບທີ່ດີທີ່ສຸດຈໍາກັດ pulsation ໃນປັດຈຸບັນແລະຫຼຸດຜ່ອນຄວາມກົດດັນ ripple ກ່ຽວກັບ capacitors, ຊ່ວຍປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງອົງປະກອບລົດເມ DC ແລະຍືດອາຍຸການບໍລິການຂອງລະບົບຂັບໂດຍລວມ.

4. ປັບປຸງປະສິດທິພາບປັດໄຈພະລັງງານຂາເຂົ້າ

ໂດຍ smoothing ລັກສະນະປະຈຸບັນ DC, ເຕົາປະຕິກອນສາມາດປັບປຸງປະສິດທິພາບໄຟຟ້າຂອງລະບົບແປງໄດ້. ການຫຼຸດຜ່ອນການບິດເບືອນໃນປະຈຸບັນປະກອບສ່ວນເຂົ້າໃນການນໍາໃຊ້ພະລັງງານທີ່ດີຂຶ້ນແລະປັບປຸງຄວາມເຂົ້າກັນໄດ້ກັບລະບົບໄຟຟ້າທີ່ມີພະລັງງານສູງ.

ລັກສະນະການອອກແບບໂຄງສ້າງຫຼັກ

Segmented Air-Gap Core Design for DC Bias Resistance

ກະແສໄຟຟ້າ DC ຢ່າງຕໍ່ເນື່ອງຜະລິດສະຫນາມແມ່ເຫຼັກ unidirectional ທີ່ສາມາດເຮັດໃຫ້ແກນແມ່ເຫຼັກທໍາມະດາໄປສູ່ຄວາມອີ່ມຕົວ. Dufew ຮັບຮອງເອົາໂຄງສ້າງຫຼັກຂອງຊ່ອງຫວ່າງທາງອາກາດທີ່ແບ່ງອອກເປັນສ່ວນເພື່ອຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການອີ່ມຕົວຂອງ DC ໃນຂະນະທີ່ຮັກສາ inductance ຄົງທີ່ແລະປະສິດທິພາບການເຮັດໃຫ້ກ້ຽງໃນປະຈຸບັນ. ການອອກແບບນີ້ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືພາຍໃຕ້ການໂຫຼດ DC ຢ່າງຕໍ່ເນື່ອງ.

ໂຄງສ້າງ winding ການສູນເສຍຕ່ໍາ

ໂຄງສ້າງຂອງ winding ໄດ້ຖືກປັບປຸງໃຫ້ເຫມາະສົມສໍາລັບການດໍາເນີນງານຂອງ DC ໃນປະຈຸບັນສູງ, ຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍຄວາມຕ້ານທານ DC ແລະການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມໃນຂະນະທີ່ຮັກສາປະສິດທິພາບໄຟຟ້າທີ່ຫມັ້ນຄົງແລະການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງ, ໂຄງສ້າງ winding foil ຍັງສາມາດສະຫນອງໃຫ້ເພື່ອຫຼຸດຜ່ອນຂະຫນາດໂດຍລວມແລະປັບປຸງການກະຈາຍຄວາມຮ້ອນ.

ລະບົບການສນວນກັນຄວາມຮ້ອນ Vacuum Impregnation

ຂະບວນການ impregnation ສູນຍາກາດເສີມສ້າງຄວາມເຂັ້ມແຂງລະບົບ insulation ແລະປັບປຸງຄວາມຕ້ານທານຄວາມຊຸ່ມຊື່ນ, ຄວາມເຂັ້ມແຂງກົນຈັກ, ແລະການຕໍ່ຕ້ານການສັ່ນສະເທືອນ. ປະສົມປະສານກັບການອອກແບບໂຄງສ້າງທີ່ດີທີ່ສຸດ, ມັນສະຫນັບສະຫນູນການດໍາເນີນງານໃນໄລຍະຍາວທີ່ຫນ້າເຊື່ອຖືໃນຂະນະທີ່ຮັກສາການສັ່ນສະເທືອນຂອງແມ່ເຫຼັກໄຟຟ້າຕ່ໍາແລະລະດັບສຽງຂອງ ≤65dB ພາຍໃຕ້ເງື່ອນໄຂການທົດສອບມາດຕະຖານ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ເງື່ອນໄຂການຄັດເລືອກທີ່ແນະນໍາ

A DC Link Reactor ແມ່ນແນະນໍາເມື່ອ:

ຂໍ້ມູນຈໍາເພາະ

ການອະທິບາຍຕົວເລກແບບຈໍາລອງ

ຕົວຢ່າງ: CDL-600-0600-EIDA

DC Link Reactor vs AC Reactor

ຄວາມສາມາດໃນການຜະລິດ & ການຮັບປະກັນຄຸນນະພາບ

Dufew Electric ຊ່ຽວຊານໃນການຜະລິດອົງປະກອບເອເລັກໂຕຣນິກພະລັງງານລວມທັງເຕົາປະຕິກອນ, ຕົວຕ້ານການເບກ, ຫມໍ້ແປງ, ແລະການແກ້ໄຂໄຟຟ້າທີ່ກໍາຫນົດເອງ.

ຂະບວນການຜະລິດຂອງ Dufew ກວມເອົາການປຸງແຕ່ງຫຼັກສະນະແມ່ເຫຼັກ, ຄວາມແມ່ນຍໍາຂອງ winding, impregnation ສູນຍາກາດ, curing ອຸນຫະພູມສູງ, ແລະການທົດສອບປະສິດທິພາບໄຟຟ້າ. ແຕ່ລະຂັ້ນຕອນແມ່ນຄວບຄຸມເພື່ອຮັກສາຄຸນລັກສະນະໄຟຟ້າທີ່ສອດຄ່ອງແລະຄຸນນະພາບຜະລິດຕະພັນທີ່ເຊື່ອຖືໄດ້.

ການກວດກາຄຸນນະພາບກວມເອົາການຕໍ່ຕ້ານ insulation, ທົນທານຕໍ່ແຮງດັນ, inductance, ອຸນຫະພູມເພີ່ມຂຶ້ນ, ແລະຮູບລັກສະນະ. ການທົດສອບເຫຼົ່ານີ້ກວດສອບປະສິດທິພາບໄຟຟ້າຂອງເຕົາປະຕິກອນ, ຄວາມຫນ້າເຊື່ອຖືຂອງ insulation, ຄຸນລັກສະນະຄວາມຮ້ອນ, ແລະຄຸນນະພາບການຜະລິດໂດຍລວມ.

ສໍາລັບຄວາມຕ້ອງການໂຄງການທີ່ແຕກຕ່າງກັນ, Dufew ສະຫນອງການຜະລິດ OEM ແລະການອອກແບບໄຟຟ້າທີ່ກໍາຫນົດເອງ, ພ້ອມກັບການປຶກສາຫາລືດ້ານວິສະວະກໍາແລະການສະຫນັບສະຫນູນເອກະສານດ້ານວິຊາການ. ນີ້ອະນຸຍາດໃຫ້ຜະລິດຕະພັນສາມາດປັບຕົວກັບຕົວກໍານົດການໄຟຟ້າສະເພາະ, ເງື່ອນໄຂການຕິດຕັ້ງແລະຄໍາຮ້ອງສະຫມັກລະບົບ.

FAQ

Q1: ເຄື່ອງປະຕິກອນ DC Link ຖືກຕິດຕັ້ງຢູ່ໃສ?

A DC Link Reactor ຖືກຕິດຕັ້ງຢູ່ໃນວົງຈອນລົດເມ DC ລະຫວ່າງພາກສ່ວນ rectifier ແລະ inverter ຂອງ VFD ຫຼືລະບົບການແປງພະລັງງານ. ມັນຊ່ວຍໃຫ້ການເຫນັງຕີງຂອງ DC ລຽບ, ຫຼຸດຜ່ອນອົງປະກອບຂອງ ripple, ແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງລົດເມ DC.

Q2: ຄວາມແຕກຕ່າງກັນລະຫວ່າງຜະລິດຕະພັນນີ້ແລະເຄື່ອງປະຕິກອນ AC ແມ່ນຫຍັງ?

ຄວາມແຕກຕ່າງຕົ້ນຕໍແມ່ນວົງຈອນຄໍາຮ້ອງສະຫມັກ. ເຄື່ອງປະຕິກອນ AC ຖືກນໍາໃຊ້ໃນວົງຈອນ AC ເພື່ອຫຼຸດຜ່ອນການປະສົມກົມກຽວ, ຈໍາກັດຜົນກະທົບໃນປະຈຸບັນ, ແລະປັບປຸງຄຸນນະພາບພະລັງງານ. ຜະ​ລິດ​ຕະ​ພັນ​ນີ້​ໄດ້​ຖືກ​ອອກ​ແບບ​ສໍາ​ລັບ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ລົດ​ເມ DC ເພື່ອ​ກ້ຽງ ripple ໃນ​ປັດ​ຈຸ​ບັນ​ແລະ​ປົກ​ປັກ​ຮັກ​ສາ​ອົງ​ປະ​ກອບ​ຂ້າງ DC​.

Q3: ເປັນຫຍັງຜະລິດຕະພັນນີ້ຕ້ອງການການອອກແບບຫຼັກຂອງຊ່ອງຫວ່າງທາງອາກາດ?

ກະແສໄຟຟ້າ DC ຢ່າງຕໍ່ເນື່ອງສາມາດສ້າງອະຄະຕິແມ່ເຫຼັກຢູ່ໃນແກນ. ໂຄງປະກອບການຊ່ອງຫວ່າງທາງອາກາດທີ່ແບ່ງສ່ວນຊ່ວຍປ້ອງກັນການອີ່ມຕົວຂອງແມ່ເຫຼັກ, ຮັກສາ inductance ທີ່ຫມັ້ນຄົງ, ແລະຮັບປະກັນການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ພາຍໃຕ້ເງື່ອນໄຂ DC.

Q4: Dufew ສາມາດປັບແຕ່ງສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນບໍ?

ແມ່ນແລ້ວ. Dufew ສະຫນອງການແກ້ໄຂທີ່ກໍາຫນົດເອງລວມທັງການຈັດອັນດັບແຮງດັນ, ຄວາມອາດສາມາດໃນປະຈຸບັນ, ມູນຄ່າ inductance, ວັດສະດຸ winding, ໂຄງສ້າງການຕິດຕັ້ງ, ແລະຂະຫນາດກົນຈັກຕາມຄວາມຕ້ອງການຂອງລະບົບທີ່ແຕກຕ່າງກັນ.
