ການກັ່ນຕອງໄລຍະດຽວ

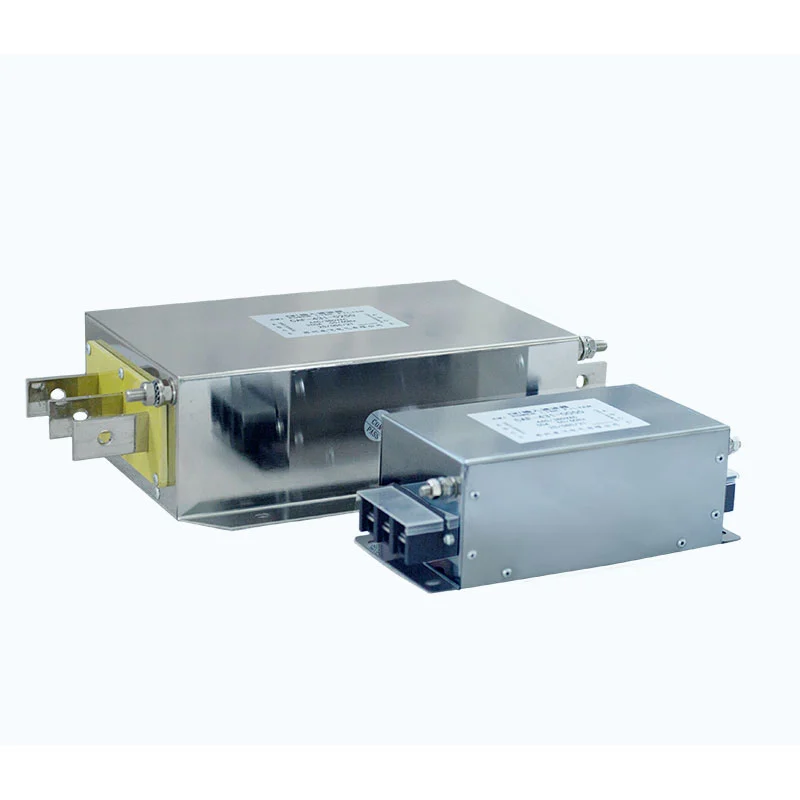

ເຄື່ອງກອງໄຟຟ້າ Dufew ໄລຍະດຽວໄດ້ຖືກອອກແບບເພື່ອສະກັດກັ້ນການລົບກວນແມ່ເຫຼັກໄຟຟ້າທີ່ຜະລິດໂດຍອຸປະກອນເອເລັກໂຕຣນິກພະລັງງານໃນລະຫວ່າງການປະຕິບັດງານການສະຫຼັບຄວາມຖີ່ສູງ.

ຕິດຕັ້ງລະຫວ່າງການສະຫນອງພະລັງງານ AC ແລະອຸປະກອນປ້ອນຂໍ້ມູນ (L/N), ການກັ່ນຕອງໃຊ້ inductors, capacitors, ແລະອົງປະກອບ damping ເພື່ອສ້າງເປັນເຄືອຂ່າຍການກັ່ນຕອງ LC ທີ່ດີທີ່ສຸດ. ວົງຈອນສະຫນອງ impedance ສູງຕໍ່ສັນຍານລົບກວນຄວາມຖີ່ສູງທີ່ບໍ່ຕ້ອງການໃນຂະນະທີ່ອະນຸຍາດໃຫ້ການສົ່ງພະລັງງານປົກກະຕິ 50Hz / 60Hz.

ໃນລະຫວ່າງການປະຕິບັດງານຂອງລະບົບ VFD ໄລຍະດຽວ, ໄດ servo, ແລະການສະຫຼັບການສະຫນອງພະລັງງານ, ສຽງສະຫຼັບຄວາມຖີ່ສູງອາດຈະແຜ່ຂະຫຍາຍຜ່ານສາຍໄຟແລະຜົນກະທົບຕໍ່ອຸປະກອນເອເລັກໂຕຣນິກໃກ້ຄຽງ.

ການກັ່ນຕອງປະສິດທິພາບຫຼຸດລົງ:

- ການລົບກວນຮູບແບບທີ່ແຕກຕ່າງກັນລະຫວ່າງສາຍໄຟຟ້າ

- ການລົບກວນແບບທົ່ວໄປລະຫວ່າງສາຍໄຟຟ້າແລະດິນ

- ການ​ນໍາ​ໃຊ້​ສາຍ​ສົ່ງ​ສິ່ງ​ລົບ​ກວນ​ໄຟ​ຟ້າ​

- ຄວາມສ່ຽງຕໍ່ການເຮັດວຽກຂອງອຸປະກອນທີ່ກ່ຽວຂ້ອງກັບ EMC

ໂດຍຜ່ານການອອກແບບວົງຈອນທີ່ດີທີ່ສຸດແລະການຈັບຄູ່ອົງປະກອບ, Dufew Single-Phase Filter ສະຫນອງການປະຕິບັດການຫຼຸດຜ່ອນຄວາມຫມັ້ນຄົງ, ຄວບຄຸມກະແສໄຟຟ້າຮົ່ວໄຫຼ, ແລະການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາ.

ເຕັກໂນໂລຍີການສະກັດກັ້ນ EMI ຂັ້ນສູງ

ວົງຈອນການກັ່ນຕອງ LC ທີ່ດີທີ່ສຸດ

ການກັ່ນຕອງປະສົມປະສານ inductors, capacitors, ແລະອົງປະກອບ damping ເພື່ອສ້າງເຄືອຂ່າຍ impedance ເລືອກຄວາມຖີ່.

ການ​ອອກ​ແບບ​ສະ​ຫນອງ​ໃຫ້​:

- ການຫຼຸດຜ່ອນການລົບກວນຄວາມຖີ່ສູງ

- ປັບປຸງການແຍກສຽງລົບກວນ

- ລະບົບສາຍສົ່ງພະລັງງານທີ່ຫມັ້ນຄົງ

- ເພີ່ມປະສິດທິພາບການປະຕິບັດຕາມ EMC

Common-Mode ແລະ Differential-Mode ການສະກັດກັ້ນສຽງລົບກວນ

ການລົບກວນໄຟຟ້າທີ່ສ້າງຂຶ້ນໂດຍອຸປະກອນສະຫຼັບມັກຈະເກີດຂຶ້ນຜ່ານສອງເສັ້ນທາງສາຍສົ່ງ.

ການລົບກວນຮູບແບບຄວາມແຕກຕ່າງ

ເກີດຂຶ້ນລະຫວ່າງສາຍໄຟຟ້າແລະສ່ວນໃຫຍ່ແມ່ນເກີດມາຈາກວົງຈອນສະຫຼັບແລະອົງປະກອບການແປງພະລັງງານ.

ການແຊກແຊງແບບທົ່ວໄປ

ເກີດຂຶ້ນລະຫວ່າງສາຍໄຟຟ້າແລະດິນແລະອາດຈະສົ່ງຜົນກະທົບຕໍ່ລະບົບການຄວບຄຸມທີ່ລະອຽດອ່ອນ, ອຸປະກອນການສື່ສານ, ແລະເຄື່ອງມືຄວາມແມ່ນຍໍາ.

Dufew ປັບປຸງວົງຈອນການກັ່ນຕອງເພື່ອສະກັດກັ້ນທັງສອງຮູບແບບການແຊກແຊງແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງລະບົບໂດຍລວມ.

ຂໍ້ໄດ້ປຽບດ້ານວິຊາການ

1. ປັບປຸງຄວາມເຂົ້າກັນໄດ້ຂອງແມ່ເຫຼັກໄຟຟ້າ

ການກັ່ນຕອງຊ່ວຍຫຼຸດຜ່ອນການລົບກວນການສົ່ງຕໍ່ລະຫວ່າງອຸປະກອນເອເລັກໂຕຣນິກແລະເຄືອຂ່າຍການສະຫນອງພະລັງງານ, ສະຫນັບສະຫນູນການປ່ອຍອາຍພິດທີ່ດໍາເນີນການຕ່ໍາ, ປັບປຸງປະສິດທິພາບ EMC, ຫຼຸດຜ່ອນການລົບກວນກັບອຸປະກອນໃກ້ຄຽງ, ແລະການເຮັດວຽກຂອງລະບົບທີ່ຫມັ້ນຄົງຫຼາຍ.

2. ການອອກແບບກະທັດຮັດສໍາລັບຕູ້ຈໍາກັດພື້ນທີ່

ໂຄງສ້າງໄລຍະດຽວໄດ້ຖືກອອກແບບສໍາລັບການຕິດຕັ້ງໄຟຟ້າທີ່ຫນາແຫນ້ນ, ມີຮ່ອງຮອຍການຕິດຕັ້ງຂະຫນາດນ້ອຍ, ສາຍໄຟ L / N ງ່າຍດາຍ, ແລະການລວມຕົວຂອງຕູ້ທີ່ມີຄວາມຍືດຫຍຸ່ນ. ການຕັ້ງຄ່າປະຕິບັດຂອງມັນຍັງອໍານວຍຄວາມສະດວກໃນການທົດແທນແລະການບໍາລຸງຮັກສາເປັນປົກກະຕິ.

3. ປະສິດທິພາບອຸດສາຫະກໍາທີ່ເຊື່ອຖືໄດ້

Dufew ໃຊ້ຂະບວນການຜະລິດທີ່ມີການຄວບຄຸມເພື່ອສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມອັດຕະໂນມັດອຸດສາຫະກໍາ. ການພິຈາລະນາທີ່ສໍາຄັນປະກອບມີການຄັດເລືອກອົງປະກອບແມ່ເຫຼັກ, ໂຄງປະກອບການ insulation, ການກວດສອບຕົວກໍານົດການໄຟຟ້າ, ແລະການປະເມີນຜົນປະສິດທິພາບຄວາມຮ້ອນສໍາລັບສະພາບການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

Dufew Single-Phase Filter ແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກທີ່ຕ້ອງການການປັບປຸງປະສິດທິພາບ EMC ແລະຫຼຸດຜ່ອນການແຊກແຊງສາຍໄຟຟ້າ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປກວມເອົາອັດຕະໂນມັດອຸດສາຫະກໍາແລະອຸປະກອນການຜະລິດ, ເຊັ່ນດຽວກັນກັບເອເລັກໂຕຣນິກທາງການແພດ, ລະບົບຫ້ອງທົດລອງ, ສາຍການຜະລິດເອເລັກໂຕຣນິກ, ແລະອຸປະກອນການສື່ສານທີ່ຕ້ອງການຄຸນນະພາບພະລັງງານທີ່ຫມັ້ນຄົງແລະການຄວບຄຸມ EMI ປະສິດທິພາບ.

ຄວາມສາມາດໃນການອອກແບບທີ່ກໍາຫນົດເອງ

ຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນຮຽກຮ້ອງໃຫ້ມີລັກສະນະການກັ່ນຕອງທີ່ແຕກຕ່າງກັນ. Dufew Electric ສະຫນອງການແກ້ໄຂທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ແຮງດັນໄຟຟ້າທີ່ມີການຈັດອັນດັບ, ປະຈຸບັນທີ່ມີການຈັດອັນດັບ, ຄຸນລັກສະນະພະລັງງານຂອງອຸປະກອນ, ຄວາມຕ້ອງການ EMC, ພື້ນທີ່ຕິດຕັ້ງ, ແລະເງື່ອນໄຂສິ່ງແວດລ້ອມ.

ການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາກວມເອົາການເລືອກຜະລິດຕະພັນ, ການຈັບຄູ່ພາລາມິເຕີ, ແລະການປະເມີນຄໍາຮ້ອງສະຫມັກເພື່ອຊ່ວຍກໍານົດການກໍານົດຕົວກອງທີ່ເຫມາະສົມສໍາລັບອຸປະກອນທີ່ມີຈຸດປະສົງແລະເງື່ອນໄຂການດໍາເນີນງານ.

ຄວາມສາມາດໃນການຜະລິດ & ການຮັບປະກັນຄຸນນະພາບ

Dufew Electric ຊ່ຽວຊານໃນອົງປະກອບເອເລັກໂຕຣນິກພະລັງງານອຸດສາຫະກໍາ, ລວມທັງການກັ່ນຕອງ EMI, ການກັ່ນຕອງປະສົມກົມກຽວ, ເຕົາປະຕິກອນ, ຕົວຕ້ານທານຫ້າມລໍ້, ແລະການແກ້ໄຂໄຟຟ້າທີ່ກໍາຫນົດເອງ. ສໍາລັບການຜະລິດການກັ່ນຕອງໄລຍະດຽວ, ຂະບວນການທີ່ສໍາຄັນປະກອບມີການຜະລິດອົງປະກອບແມ່ເຫຼັກ, ການປະກອບຄວາມແມ່ນຍໍາ, ການທົດສອບຕົວກໍານົດການໄຟຟ້າ, ການກວດສອບປະສິດທິພາບ insulation, ແລະການປະເມີນຜົນຄວາມຫນ້າເຊື່ອຖືຄວາມຮ້ອນ.

ການກວດສອບຄຸນນະພາບຫຼັກອາດຈະປະກອບມີ:

- ການທົດສອບຄວາມຕ້ານທານຂອງ insulation
- Dielectric ທົນທານຕໍ່ການທົດສອບ
- ການກວດສອບປະສິດທິພາບໄຟຟ້າ
- ການ​ກວດ​ກາ​ຮູບ​ລັກ​ສະ​ນະ​ສຸດ​ທ້າຍ​

Dufew Electric ສະຫນັບສະຫນູນການຜະລິດ OEM, ການແກ້ໄຂການກັ່ນຕອງທີ່ກໍາຫນົດເອງ, ສະຫນັບສະຫນູນຄໍາຮ້ອງສະຫມັກດ້ານວິຊາການ, ແລະການຮ່ວມມືໂຄງການອຸດສາຫະກໍາຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ.

ຂໍ້ມູນຈໍາເພາະ

ການກັ່ນຕອງໄລຍະດຽວທຽບກັບການກັ່ນຕອງສາມເຟດ

FAQ

Q1: ອຸປະກອນໃດທີ່ຕ້ອງການການກັ່ນຕອງໄລຍະດຽວ?

ການກັ່ນຕອງໄລຍະດຽວແມ່ນຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບລະບົບ VFD ໄລຍະດຽວ, ໄດ servo, ສະຫຼັບການສະຫນອງພະລັງງານ, ລະບົບ UPS, ເຄື່ອງຄວບຄຸມອຸດສາຫະກໍາ, ແລະອຸປະກອນເອເລັກໂຕຣນິກອື່ນໆທີ່ຮຽກຮ້ອງໃຫ້ມີການສະກັດກັ້ນ EMI.

Q2: ບ່ອນໃດຄວນຕິດຕັ້ງຕົວກອງ EMI?

ການກັ່ນຕອງຄວນຖືກຕິດຕັ້ງຢູ່ດ້ານປ້ອນພະລັງງານ AC ລະຫວ່າງບ່ອນສະຫນອງພະລັງງານແລະອຸປະກອນ. ການຕິດຕັ້ງທີ່ຖືກຕ້ອງຊ່ວຍປ້ອງກັນການລົບກວນທີ່ສ້າງຂຶ້ນໂດຍອຸປະກອນຈາກການກັບຄືນໄປຫາຕາຂ່າຍໄຟຟ້າ.

Q3: ການກັ່ນຕອງນີ້ສາມາດຖືກນໍາໃຊ້ໃນດ້ານຜົນຜະລິດ inverter?

ບໍ່. ຕົວກອງ EMI ດ້ານຂາເຂົ້າຖືກອອກແບບເພື່ອສະກັດກັ້ນການລົບກວນສາຍໄຟຟ້າ. ຄໍາຮ້ອງສະຫມັກຜົນຜະລິດ VFD ຕ້ອງການການກັ່ນຕອງຜົນຜະລິດສະເພາະ, ການກັ່ນຕອງຄື້ນ sine, ຫຼືຕົວກອງ dv/dt.

Q4: ຮູບແບບການກັ່ນຕອງທີ່ຖືກຕ້ອງຄວນຖືກເລືອກແນວໃດ?

ການເລືອກຄວນພິຈາລະນາຄ່າແຮງດັນ, ກະແສໄຟຟ້າ, ປະເພດອຸປະກອນ, ຄວາມຕ້ອງການ EMC, ສະພາບແວດລ້ອມການຕິດຕັ້ງ, ແລະພື້ນທີ່ຕູ້. Dufew ໃຫ້ຄໍາແນະນໍາທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ເງື່ອນໄຂການສະຫມັກຕົວຈິງ.
