ພວກເຮົາສະເຫນີຫຼັກຊັບທີ່ສົມບູນແບບລວມທັງຕົວຕ້ານທານ, ຫນ່ວຍຫ້າມລໍ້, ເຕົາປະຕິກອນ, ຕົວກອງພະລັງງານ, ແລະຫມໍ້ແປງ, ທີ່ມີທາງເລືອກໃນການປັບແຕ່ງຢ່າງເຕັມທີ່ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍ.

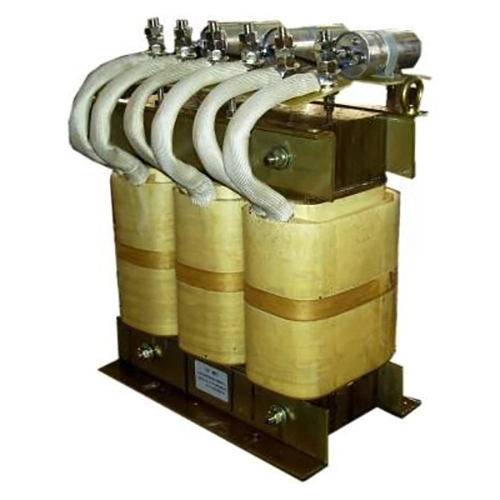

Dufew Electric Sine Wave Filter ຖືກຕິດຕັ້ງຢູ່ດ້ານຜົນຜະລິດຂອງລະບົບ VFD ເພື່ອປັບປຸງຄຸນນະພາບຮູບຄື້ນຂອງ motor-side wave ແລະໃຫ້ການປົກປ້ອງ motor ທີ່ເຊື່ອຖືໄດ້ໃນຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ. ໃນລະຫວ່າງການປະຕິບັດການສະຫຼັບ VFD, ແຮງດັນໄຟຟ້າ PWM ທີ່ມີຄວາມຖີ່ສູງຖືກສ້າງແລະສົ່ງຜ່ານສາຍມໍເຕີ, ໂດຍສະເພາະໃນການຕິດຕັ້ງທາງໄກ, ເຊິ່ງອາດຈະເຮັດໃຫ້ເກີດແຮງດັນສະທ້ອນ, ຄວາມກົດດັນ dv/dt ເພີ່ມຂຶ້ນ, ການລົບກວນແມ່ເຫຼັກໄຟຟ້າ, ແລະການສູນເສຍມໍເຕີເພີ່ມເຕີມ.
VFD Sine Wave Filter ຮັບຮອງເອົາໂຄງສ້າງການກັ່ນຕອງຕ່ໍາ LC ປະກອບດ້ວຍເຕົາປະຕິກອນແລະຕົວເກັບປະຈຸ. ເຄືອຂ່າຍການກັ່ນຕອງຫຼຸດຜ່ອນອົງປະກອບຄວາມຖີ່ຂອງຜູ້ໃຫ້ບໍລິການ ແລະ ຄວາມຖີ່ຄວາມຖີ່ສູງຈາກສັນຍານຜົນອອກຂອງ PWM ໃນຂະນະທີ່ອະນຸຍາດໃຫ້ແຮງດັນຄວາມຖີ່ພື້ນຖານຜ່ານໄປຢ່າງມີປະສິດທິພາບ, ປ່ຽນຮູບແບບຄື້ນຜົນອອກເປັນຮູບຄື້ນທີ່ໃກ້ກັບ sinusoidal.
ຂະບວນການການກັ່ນຕອງຊ່ວຍ:
- ຫຼຸດຜ່ອນອົງປະກອບຄວາມຖີ່ສູງ PWM
- ປັບປຸງຮູບແບບຄື້ນແຮງດັນຂອງມໍເຕີ
- ຄວາມກົດດັນຕ່ໍາ dv / dt ກ່ຽວກັບ insulation motor
- ຫຼຸດຜ່ອນການລົບກວນແມ່ເຫຼັກໄຟຟ້າ (EMI)
- ປັບປຸງຄວາມຫມັ້ນຄົງໃນການເຮັດວຽກຂອງມໍເຕີແລະຄວາມຫນ້າເຊື່ອຖືຂອງການບໍລິການ
ຜະລິດຕະພັນດັ່ງກ່າວນໍາໃຊ້ແກນເຫຼັກກ້າຊິລິຄອນມ້ວນເຢັນຕ່ໍາ, ວັດສະດຸ insulation ຊັ້ນ F, ເຕັກໂນໂລຍີ impregnation ສູນຍາກາດ, ແລະໂຄງສ້າງຄວາມຮ້ອນທີ່ດີທີ່ສຸດເພື່ອຮັກສາຄວາມຫມັ້ນຄົງໃນລະຫວ່າງການດໍາເນີນງານອຸດສາຫະກໍາຢ່າງຕໍ່ເນື່ອງ, ສະຫນອງການແກ້ໄຂທີ່ມີປະສິດທິພາບສໍາລັບລະບົບມໍເຕີສາຍຍາວ, ອຸປະກອນອັດຕະໂນມັດ, ແລະຄໍາຮ້ອງສະຫມັກ VFD ທີ່ມີປະສິດທິພາບສູງ.
ບໍ່ເຫມືອນກັບເຕົາປະຕິກອນຜົນຜະລິດມາດຕະຖານທີ່ຊ່ວຍເພີ່ມຄວາມຕ້ານທານຂອງວົງຈອນ, ໂຄງສ້າງການກັ່ນຕອງ LC ສະຫນອງການຫຼຸດຜ່ອນຄວາມຖີ່ຫຼາຍຂອງອົງປະກອບສະຫຼັບຄວາມຖີ່ສູງ, ສົ່ງຜົນໃຫ້ຮູບແບບຂອງແຮງດັນຂອງມໍເຕີ smoother ທີ່ມີການບິດເບືອນຄວາມຖີ່ສູງຕ່ໍາແລະຄວາມກົດດັນໄຟຟ້າຫຼຸດລົງໃນ windings motor.
ສູງ dv/dt PWM pulses ສາມາດເພີ່ມຄວາມກົດດັນ insulation, ໂດຍສະເພາະໃນເວລາທີ່ມີການຕິດຕັ້ງສາຍຍາວລະຫວ່າງ VFD ແລະ motor. ການກັ່ນຕອງຊ່ວຍຈໍາກັດແຮງດັນແຮງດັນແລະຜົນກະທົບຂອງຄື້ນທີ່ສະທ້ອນ, ຫຼຸດຜ່ອນຄວາມກົດດັນກ່ຽວກັບ insulation winding motor ແລະສະຫນັບສະຫນູນການເຮັດວຽກຂອງ motor ໄລຍະຍາວ.
ສາຍມໍເຕີຍາວແນະນໍາຄວາມອາດສາມາດແຈກຢາຍທີ່ສາມາດເພີ່ມການສາກໄຟແລະແຮງດັນໄຟຟ້າສະທ້ອນ. Dufew ປັບຕົວກໍານົດການໄຟຟ້າຕາມຄວາມຕ້ອງການຂອງລະບົບສໍາລັບຄໍາຮ້ອງສະຫມັກເຊັ່ນ: ລະບົບປັ໊ມຫ່າງໄກສອກຫຼີກ, ອຸປະກອນມໍເຕີນອກ, ເຄື່ອງຈັກໃຕ້ດິນ, ແລະສາຍການຜະລິດຂະຫນາດໃຫຍ່.
ໂດຍການຫຼຸດຜ່ອນການລົບກວນຄວາມຖີ່ສູງແລະການບິດເບືອນຂອງຮູບແບບຄື້ນຜົນຜະລິດ, ຕົວກອງສາມາດຊ່ວຍຫຼຸດຜ່ອນສຽງລົບກວນຂອງແມ່ເຫຼັກໄຟຟ້າ, ການເພີ່ມອຸນຫະພູມເພີ່ມເຕີມ, ການສູນເສຍທີ່ກ່ຽວຂ້ອງກັບການປະສົມກົມກຽວ, ແລະການສັ່ນສະເທືອນຂອງກົນຈັກທີ່ກ່ຽວຂ້ອງກັບຄື້ນຟອງຜົນຜະລິດ inverter ບໍ່ຫມັ້ນຄົງ.
ເຕົາປະຕິກອນແລະຕົວເກັບປະຈຸແມ່ນຈັບຄູ່ກັນຕາມຄຸນລັກສະນະຜົນຜະລິດ PWM ຂອງ VFD. ໂຄງສ້າງ LC ທີ່ໄດ້ຮັບຜົນເຮັດໃຫ້ອົງປະກອບຄວາມຖີ່ຂອງຜູ້ໃຫ້ບໍລິການຫຼຸດລົງໃນຂະນະທີ່ຮັກສາການສົ່ງຜ່ານຄວາມຖີ່ພື້ນຖານແລະປັບປຸງຮູບແບບຂອງຄື້ນແຮງດັນຢູ່ດ້ານມໍເຕີ.
ລະບົບແມ່ເຫຼັກສາມາດນໍາໃຊ້ແກນເຫຼັກຊິລິໂຄນມ້ວນເຢັນ, ໂຄງສ້າງຊ່ອງຫວ່າງທາງອາກາດທີ່ດີທີ່ສຸດ, ແລະວັດສະດຸແມ່ເຫຼັກທີ່ສູນເສຍຕ່ໍາເພື່ອຮັກສາຄຸນລັກສະນະ inductance ທີ່ຫມັ້ນຄົງແລະຄວບຄຸມການສູນເສຍແມ່ເຫຼັກໃນລະຫວ່າງການປະຕິບັດງານຢ່າງຕໍ່ເນື່ອງ.
ລະບົບ insulation ສາມາດປະກອບ Class F insulation ອຸນຫະພູມສູງ, impregnation ສູນຍາກາດ, ແລະວັດສະດຸ insulation ຕ້ານ flame. ມາດຕະການເຫຼົ່ານີ້ສະຫນັບສະຫນູນຄວາມເຂັ້ມແຂງ dielectric, ຄວາມຫມັ້ນຄົງກົນຈັກ, ແລະການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ພາຍໃຕ້ສະພາບອຸດສາຫະກໍາຕໍ່ເນື່ອງ.
ຕົວຢ່າງ: SWF-4 3 2-1200
| ລະຫັດ | ລາຍລະອຽດ |
|---|---|
| SWF | Dufew Electric Sine Wave Filter Series |
| 4 | ລະດັບແຮງດັນ (2=220V, 4=380V, 6=690V) |
| 3 | ໝາຍເລກໄລຍະ (3=ສາມເຟດ, 1=ໄລຍະດຽວ) |
| 2 | ຕໍາແຫນ່ງການຕິດຕັ້ງ (ດ້ານຜົນຜະລິດ VFD) |
| 1200 | ອັນດັບປັດຈຸບັນ (1200A) |
| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |
|---|---|
| ລະດັບແຮງດັນ | 220VAC / 380VAC / 690VAC / 1140VAC |
| ຄວາມຖີ່ຂອງການດໍາເນີນການ | 50Hz / 60Hz / ປັບແຕ່ງ |
| ຄວາມຖີ່ຂອງຜູ້ໃຫ້ບໍລິການ | 2kHz-8kHz |
| ການບິດເບືອນຂອງແຮງດັນ | ≤5% |
| ອັນດັບປັດຈຸບັນ | 5A-1200A |
| ຄວາມຍາວສາຍເຄເບີ້ນສູງສຸດ | ສູງເຖິງ 3000m (ຂຶ້ນກັບຄໍາຮ້ອງສະຫມັກ) |
| ຄວາມສາມາດໃນການໂຫຼດເກີນ | 1.5 × ອັດຕາປັດຈຸບັນສໍາລັບ 1 ນາທີ |
| ອຸນຫະພູມເພີ່ມຂຶ້ນ | ≤80K |
| ລະດັບສຽງ | ≤65dB |
| ຄວາມເຂັ້ມແຂງ Dielectric | 3000VAC / 10S |
| ຄວາມຕ້ານທານ insulation | ≥100MΩ |
| ລະດັບການປົກປ້ອງ | IP00 / IP20 |
| ຊັ້ນສນວນ | ຊັ້ນ F (155 ℃) |
| ມາດຕະຖານ | GB/T15287/8 |
Dufew Sine Wave Filter ການແກ້ໄຂແມ່ນເຫມາະສົມສໍາລັບລະບົບ VFD ທີ່ຕ້ອງການການປັບປຸງການເພີ່ມປະສິດທິພາບຂອງຄື້ນຜົນຜະລິດແລະການປ້ອງກັນມໍເຕີ.
| ຄໍາຮ້ອງສະຫມັກ | ຄວາມຕ້ອງການຕົ້ນຕໍ |
|---|---|
| ລະບົບມໍເຕີທາງໄກ | ຫຼຸດຜ່ອນຄວາມກົດດັນຂອງແຮງດັນໄຟຟ້າທີ່ກ່ຽວຂ້ອງກັບສາຍ |
| ລະບົບປັ໊ມແລະພັດລົມ | ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການເຮັດວຽກຂອງມໍເຕີ |
| ອຸປະກອນ CNC | ສະຫນັບສະຫນູນການປະຕິບັດເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ |
| ສາຍອັດຕະໂນມັດອຸດສາຫະກໍາ | ຫຼຸດຜ່ອນການລົບກວນໄຟຟ້າ |
| ຟ | ປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງໄດ |
| ລົດເຄນແລະອຸປະກອນຍົກ | ສະຫນັບສະຫນູນການເລັ່ງເລື້ອຍໆແລະການເບກ |
| ການຕິດຕັ້ງມໍເຕີນອກ | ເປີດໃຊ້ງານອຸປະກອນທາງໄກ |
Dufew Electric ຜະລິດອົງປະກອບເອເລັກໂຕຣນິກພະລັງງານອຸດສາຫະກໍາ, ລວມທັງການກັ່ນຕອງ, ເຕົາປະຕິກອນ, ຕົວຕ້ານການເບກ, ຫມໍ້ແປງ, ແລະການແກ້ໄຂໄຟຟ້າທີ່ກໍາຫນົດເອງ. ສໍາລັບຜະລິດຕະພັນການກັ່ນຕອງ waveform, ການຜະລິດແມ່ນດໍາເນີນໂດຍຜ່ານຂະບວນການຄວບຄຸມຈາກການກະກຽມອົງປະກອບສະນະແມ່ເຫຼັກແລະ winding ກັບການປິ່ນປົວ insulation, impregnation, ການທົດສອບໄຟຟ້າ, ແລະການກວດກາສຸດທ້າຍ.
ຂະບວນການຜະລິດປະກອບມີ:
- ການປຸງແຕ່ງຫຼັກແມ່ເຫຼັກ
- ຄວາມຊັດເຈນ winding
- ການປິ່ນປົວ insulation
- impregnation ສູນຍາກາດ
- ການທົດສອບປະສິດທິພາບໄຟຟ້າ
ການກວດກາຄຸນນະພາບກວມເອົາຕົວກໍານົດການໄຟຟ້າແລະກົນຈັກທີ່ສໍາຄັນ, ມີການກວດສອບລວມທັງ:
- ການທົດສອບຄວາມຕ້ານທານຂອງ insulation
- Dielectric ທົນທານຕໍ່ການທົດສອບ
- ການຢັ້ງຢືນຕົວກໍານົດການໄຟຟ້າ
- ການທົດສອບການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ
- ການກວດກາຮູບລັກສະນະສຸດທ້າຍ
Dufew Electric ຍັງສະຫນັບສະຫນູນການຜະລິດ OEM, ຕົວກໍານົດການໄຟຟ້າທີ່ກໍາຫນົດເອງ, ສະຫນັບສະຫນູນຄໍາຮ້ອງສະຫມັກວິສະວະກໍາ, ແລະການສະຫນອງໂຄງການ. ການແຕ້ມຮູບຜະລິດຕະພັນ, ບົດລາຍງານການທົດສອບ, ແລະເອກະສານຢັ້ງຢືນສາມາດໄດ້ຮັບການສະຫນອງໃຫ້ຕາມຄວາມຕ້ອງການຂອງລູກຄ້າແລະໂຄງການ.
Dufew ສະຫນອງການແກ້ໄຂການຫຸ້ມຫໍ່ມາດຕະຖານສົ່ງອອກສໍາລັບຜະລິດຕະພັນໄຟຟ້າອຸດສາຫະກໍາ.
ການຫຸ້ມຫໍ່ປະກອບມີ:
- ປ້ອງກັນຄວາມຊຸ່ມຊື່ນ
- ການສ້ອມແຊມທີ່ທົນທານຕໍ່ອາການຊ໊ອກ
- ກໍລະນີໄມ້ເສີມສໍາລັບຕົວແບບຫນັກ
- ປ້າຍກໍານົດຜະລິດຕະພັນ
- ເອກະສານດ້ານວິຊາການ
ແຕ່ລະຫນ່ວຍໄດ້ຖືກກວດກາກ່ອນການຂົນສົ່ງເພື່ອຮັບປະກັນສະເພາະຂອງຜະລິດຕະພັນຕອບສະຫນອງຄວາມຕ້ອງການຂອງລູກຄ້າ.
| ການປຽບທຽບ | Sine Wave Filter | Output Reactor |
|---|---|---|
| ຫຼັກການການກັ່ນຕອງ | LC low-pass filtering ເພື່ອຫຼຸດຜ່ອນອົງປະກອບ PWM | ເພີ່ມ impedance ເພື່ອຈໍາກັດການປ່ຽນແປງໃນປະຈຸບັນ |
| ຫນ້າທີ່ຕົ້ນຕໍ | ປັບປຸງຄຸນນະພາບຮູບຄື່ນ ແລະສະກັດກັ້ນຄວາມກົດດັນຄວາມຖີ່ສູງ | ຫຼຸດຜ່ອນອັດຕາການເພີ່ມແຮງດັນແລະຄວາມຜັນຜວນໃນປະຈຸບັນ |
| Output Waveform | ຜົນຜະລິດແຮງດັນໃກ້ sinusoidal | ຮູບແບບຄື້ນ PWM ຍັງຄົງຢູ່ |
| ຄໍາຮ້ອງສະຫມັກສາຍ | ເຫມາະສໍາລັບລະບົບສາຍ motor ທີ່ຍາວກວ່າ | ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບໄລຍະຫ່າງຂອງສາຍໄຟປານກາງ |
| ການປົກປ້ອງມໍເຕີ | ສະຫນອງການປົກປ້ອງທີ່ເຂັ້ມແຂງຕໍ່ກັບຄວາມກົດດັນຄວາມຖີ່ສູງ | ສະຫນອງການປ້ອງກັນມໍເຕີພື້ນຖານ |
A Sine Wave Filter ໃຊ້ໂຄງສ້າງການກັ່ນຕອງ LC ເພື່ອຫຼຸດຜ່ອນອົງປະກອບສະຫຼັບ PWM ແລະປັບປຸງຄຸນນະພາບຮູບແບບຄື້ນຂອງມໍເຕີ. ເຕົາປະຕິກອນຜົນຜະລິດສ່ວນໃຫຍ່ແມ່ນເພີ່ມ impedance ເພື່ອຈໍາກັດການປ່ຽນແປງໃນປະຈຸບັນແລະຫຼຸດຜ່ອນອັດຕາການເພີ່ມຂຶ້ນຂອງແຮງດັນ, ແຕ່ມັນບໍ່ໄດ້ປ່ຽນຮູບແບບຄື້ນຜົນຜະລິດຢ່າງຫຼວງຫຼາຍ.
ມັນແນະນໍາໃຫ້ໃຊ້ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີສາຍມໍເຕີຍາວ, ມໍເຕີທີ່ລະອຽດອ່ອນ, ຂໍ້ກໍານົດ EMC ທີ່ເຄັ່ງຄັດ, ຫຼືລະບົບທີ່ຄວາມກົດດັນຂອງແຮງດັນ PWM ອາດຈະສົ່ງຜົນກະທົບຕໍ່ຄວາມຫນ້າເຊື່ອຖືຂອງມໍເຕີ.
ແມ່ນແລ້ວ. ຕົວກໍານົດການການກັ່ນຕອງສາມາດຖືກປັບແຕ່ງຕາມຄວາມຍາວຂອງສາຍ, ພະລັງງານມໍເຕີ, ຄຸນລັກສະນະ VFD, ແລະເງື່ອນໄຂການດໍາເນີນງານ.
ແມ່ນແລ້ວ. Dufew ສະຫນັບສະຫນູນການອອກແບບທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ການຈັດອັນດັບແຮງດັນ, ຄວາມອາດສາມາດໃນປະຈຸບັນ, ຄວາມຖີ່ຂອງຜູ້ໃຫ້ບໍລິການ, ຄວາມຕ້ອງການໃນການຕິດຕັ້ງ, ແລະເງື່ອນໄຂການສະຫມັກສະເພາະ.
