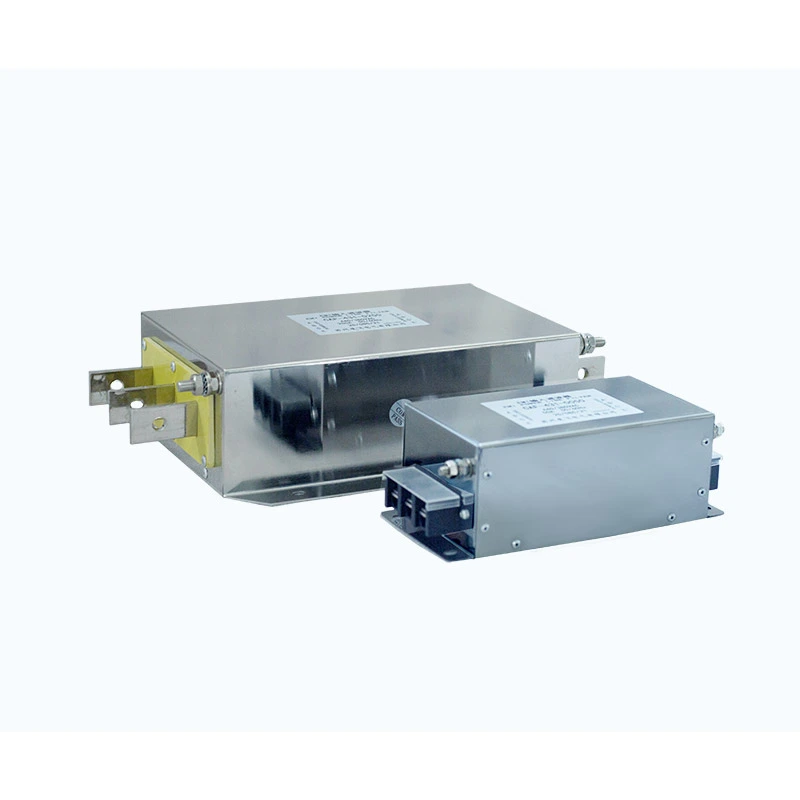

ການກັ່ນຕອງ Harmonic

Dufew Electric Harmonic Filter ຖືກອອກແບບມາສໍາລັບລະບົບ VFD ແລະການໂຫຼດທີ່ບໍ່ແມ່ນເສັ້ນອື່ນໆທີ່ສ້າງກະແສປະສົມກົມກຽວໃນລະຫວ່າງການດໍາເນີນງານ. ຕິດຕັ້ງຢູ່ດ້ານວັດສະດຸປ້ອນຂອງລະບົບຂັບ, ມັນໃຊ້ວົງຈອນ LC ທີ່ຖືກປັບດ້ວຍເຄື່ອງປະຕິກອນການກັ່ນຕອງ, ຕົວເກັບປະຈຸພະລັງງານ, ແລະຕົວຕ້ານທານຄວາມຊຸ່ມຊື່ນທີ່ບໍ່ແມ່ນ inductive ເພື່ອຫຼຸດຜ່ອນຄວາມກົມກຽວກັນຕ່ໍາທີ່ເລືອກແລະປັບປຸງຄຸນນະພາບພະລັງງານ. ການປະສົມກົມກຽວຂອງເປົ້າຫມາຍປົກກະຕິປະກອບມີຄໍາສັ່ງທີ 5, 7, 11, ແລະ 13, ດ້ວຍການຕັ້ງຄ່າສຸດທ້າຍທີ່ກໍານົດໂດຍແຮງດັນຂອງລະບົບ, ຄຸນລັກສະນະການໂຫຼດ, ຄວາມກົມກຽວກັນ, ແລະການປະຕິບັດການກັ່ນຕອງທີ່ຕ້ອງການ.

ຕົວກໍານົດການການປະຕິບັດປົກກະຕິປະກອບມີ THDi <10% ໃນເວລາໂຫຼດເຕັມ, THDv <5%, ປັດໄຈພະລັງງານຂ້າງເທິງ 0.98, ອຸນຫະພູມເພີ່ມຂຶ້ນ ≤80K, ລະດັບສຽງ ≤65dB, ແລະຄວາມເຂັ້ມແຂງ dielectric ສູງເຖິງ 3000VAC, ຂຶ້ນກັບຮູບແບບທີ່ເລືອກແລະເງື່ອນໄຂການດໍາເນີນງານ.

ເປັນຫຍັງການກັ່ນຕອງ Harmonic ແມ່ນຈໍາເປັນໃນລະບົບໄຟຟ້າອຸດສາຫະກໍາ

VFDs, converters, rectifiers, ແລະການໂຫຼດ nonlinear ອື່ນໆສາມາດສ້າງກະແສປະສົມກົມກຽວໃນລະຫວ່າງການແປງ AC-DC ແລະການດໍາເນີນງານສະຫຼັບ. ໃນເວລາທີ່ລະດັບປະສົມກົມກຽວກາຍເປັນຫຼາຍເກີນໄປ, ພວກເຂົາເຈົ້າອາດຈະເຮັດໃຫ້ການຫັນປ່ຽນແລະການສູນເສຍສາຍ, ເຮັດໃຫ້ເກີດຄວາມຮ້ອນເພີ່ມເຕີມ, ຫຼຸດຜ່ອນປັດໄຈພະລັງງານ, ແລະຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງຂອງອຸປະກອນໄຟຟ້າທີ່ລະອຽດອ່ອນ.

ສໍາລັບເຄືອຂ່າຍພະລັງງານອຸດສາຫະກໍາທີ່ມີການໂຫຼດ nonlinear ຫຼາຍ, ການຄວບຄຸມປະສົມກົມກຽວທີ່ເຫມາະສົມຊ່ວຍຮັກສາສະພາບໄຟຟ້າທີ່ຫມັ້ນຄົງແລະຫຼຸດຜ່ອນຜົນກະທົບຂອງກະແສປະສົມກົມກຽວໃນລະບົບການແຈກຢາຍ.

ຄຸນນະສົມບັດການອອກແບບວິສະວະກໍາ

ປັບໂຄງສ້າງການກັ່ນຕອງ LC

ຕົວກໍານົດການ reactor ແລະ capacitor ຖືກຈັບຄູ່ກັນຕາມລະບົບແລະລັກສະນະປະສົມກົມກຽວເພື່ອສ້າງເສັ້ນທາງ impedance ຕ່ໍາຢູ່ໃນຄວາມຖີ່ປະສົມກົມກຽວທີ່ເລືອກ. ນີ້ອະນຸຍາດໃຫ້ກະແສປະສົມກົມກຽວຖືກຫັນຜ່ານຕົວກອງໃນຂະນະທີ່ຮັກສາການດໍາເນີນງານຄວາມຖີ່ພື້ນຖານປົກກະຕິ.

Resonance Damping

ຕົວຕ້ານທານຄວາມຊຸ່ມຊື່ນທີ່ບໍ່ແມ່ນ inductive ແມ່ນລວມເຂົ້າໃນວົງຈອນການກັ່ນຕອງເພື່ອຄວບຄຸມການສະທ້ອນລະຫວ່າງຕົວກອງ, ການຂັດຂວາງຕາຂ່າຍໄຟຟ້າແລະການໂຫຼດທີ່ບໍ່ແມ່ນເສັ້ນ. ນີ້ຊ່ວຍຈໍາກັດການຂະຫຍາຍປະສົມກົມກຽວແລະຫຼຸດຜ່ອນຄວາມກົດດັນໃນປະຈຸບັນຫຼາຍເກີນໄປກ່ຽວກັບອົງປະກອບການກັ່ນຕອງໃນລະຫວ່າງການປະຕິບັດງານຢ່າງຕໍ່ເນື່ອງ.

Reactor, Capacitor ແລະ Thermal Matching

ການປະຕິບັດການກັ່ນຕອງທີ່ຫມັ້ນຄົງແມ່ນຂຶ້ນກັບການປະສານງານທີ່ເຫມາະສົມຂອງ reactor inductance, ຄວາມອາດສາມາດ capacitor, ການຕໍ່ຕ້ານການປຽກ, ແລະການກະຈາຍຄວາມຮ້ອນ. Dufew ປັບຕົວກໍານົດການເຫຼົ່ານີ້ອີງຕາມການຈັດອັນດັບໄຟຟ້າແລະເງື່ອນໄຂການດໍາເນີນງານເພື່ອຮັກສາການປະຕິບັດທີ່ຫນ້າເຊື່ອຖືພາຍໃຕ້ການໂຫຼດອຸດສາຫະກໍາຢ່າງຕໍ່ເນື່ອງ.

ການວິເຄາະຄວາມກົມກຽວ & ຄວາມສາມາດໃນການແກ້ໄຂທີ່ປັບແຕ່ງເອງ

ການເລືອກຕົວກອງຄວນອີງໃສ່ຄຸນລັກສະນະທາງໄຟຟ້າຕົວຈິງຂອງການຕິດຕັ້ງແທນທີ່ຈະເປັນພະລັງງານທີ່ຖືກຈັດອັນດັບຢ່າງດຽວ. Dufew ປະເມີນເງື່ອນໄຂຂອງລະບົບເຊັ່ນ: ແຮງດັນ, ກະແສໄຟຟ້າ, ຄວາມອາດສາມາດ VFD, ຄວາມກົມກຽວກັນ, THDi ທີ່ຕ້ອງການ, ແລະສະພາບແວດລ້ອມການຕິດຕັ້ງເມື່ອພັດທະນາການຕັ້ງຄ່າທີ່ເຫມາະສົມ.

ສະຫນັບສະຫນູນວິສະວະກໍາສາມາດກວມເອົາການວິເຄາະປະສົມກົມກຽວ, ການຄິດໄລ່ຕົວກໍານົດການການກັ່ນຕອງ, ການຕັ້ງຄ່າໄຟຟ້າ, ໂຄງສ້າງກົນຈັກ, ແລະຄໍາແນະນໍາຄໍາຮ້ອງສະຫມັກ. ລູກຄ້າສາມາດສະຫນອງຂໍ້ມູນການວັດແທກຄວາມກົມກຽວ, ແຜນວາດເສັ້ນດຽວ, ສະເພາະອຸປະກອນ, ຫຼືເງື່ອນໄຂການດໍາເນີນງານສໍາລັບການປະເມີນຜົນດ້ານວິຊາການ.

ການປັບປຸງຄຸນນະພາບພະລັງງານ

ຫຼຸດຜ່ອນການບິດເບືອນໃນປະຈຸບັນຂອງ Harmonic

ວົງຈອນການກັ່ນຕອງ tuned ຫຼຸດຜ່ອນລັກສະນະປະສົມກົມກຽວໃນປະຈຸບັນທີ່ສ້າງຂຶ້ນໂດຍ VFDs ແລະການໂຫຼດ nonlinear ອື່ນໆ, ຊ່ວຍໃຫ້ຕ່ໍາການບິດເບືອນຂອງ waveform ໃນປັດຈຸບັນແລະຫຼຸດຜ່ອນການໄຫຼວຽນຂອງປະສົມກົມກຽວຜ່ານ transformers, ສາຍ, ແລະອຸປະກອນການແຜ່ກະຈາຍອື່ນໆ.

ປັບປຸງປັດໄຈພະລັງງານ

ໂດຍການແກ້ໄຂຜົນກະທົບຂອງກະແສໄຟຟ້າປະສົມກົມກຽວແລະປະຕິກິລິຍາ, ຕົວກອງສາມາດຊ່ວຍປັບປຸງປັດໃຈພະລັງງານ, ຫຼຸດຜ່ອນຄວາມຕ້ອງການພະລັງງານທີ່ມີປະຕິກິລິຍາ, ແລະການສູນເສຍຕ່ໍາພາຍໃນລະບົບການແຈກຢາຍໄຟຟ້າ.

ສະຫນັບສະຫນູນການດໍາເນີນງານອຸປະກອນທີ່ຫມັ້ນຄົງ

ການຫຼຸດຜ່ອນການບິດເບືອນປະສົມກົມກຽວສາມາດປັບປຸງສະພາບການດໍາເນີນງານຂອງຫມໍ້ແປງ, ອຸປະກອນການແຈກຢາຍ, ລະບົບອັດຕະໂນມັດອຸດສາຫະກໍາແລະການໂຫຼດໄຟຟ້າອື່ນໆ, ໂດຍສະເພາະໃນການຕິດຕັ້ງທີ່ມີອັດຕາສ່ວນສູງຂອງອຸປະກອນທີ່ບໍ່ແມ່ນເສັ້ນ.

ຄູ່ມືການຄັດເລືອກ

Dufew ສາມາດແນະນຳການຕັ້ງຄ່າຕົວກອງທີ່ເໝາະສົມຕາມຄວາມຕ້ອງການຂອງແອັບພລິເຄຊັນຕົວຈິງ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ວິທີແກ້ໄຂການກັ່ນຕອງ Dufew Harmonic ແມ່ນເຫມາະສົມສໍາລັບລະບົບໄຟຟ້າອຸດສາຫະກໍາທີ່ການບິດເບືອນປະສົມກົມກຽວຜົນກະທົບຕໍ່ການປະຕິບັດອຸປະກອນ.

ລາຍລະອຽດຕົວແບບ

ຕົວຢ່າງ: HFL-4 3 1-0490

ຂໍ້ມູນຈໍາເພາະ

ຄວາມສາມາດໃນການຜະລິດ & ການຮັບປະກັນຄຸນນະພາບ

Dufew Electric ຊ່ຽວຊານໃນອົງປະກອບເອເລັກໂຕຣນິກພະລັງງານອຸດສາຫະກໍາ, ລວມທັງການກັ່ນຕອງປະສົມກົມກຽວ, ເຕົາປະຕິກອນ, ຕົວຕ້ານການເບກ, ຫມໍ້ແປງ, ແລະການແກ້ໄຂໄຟຟ້າທີ່ກໍາຫນົດເອງ.

ສໍາລັບຜະລິດຕະພັນການກັ່ນຕອງປະສົມກົມກຽວ, Dufew ສຸມໃສ່ການ:

- ການຜະລິດເຄື່ອງປະຕິກອນແລະການຈັບຄູ່ພາລາມິເຕີ

- ການ​ຄັດ​ເລືອກ Capacitor ແລະ​ການ​ເຊື່ອມ​ໂຍງ​

- ການ​ກວດ​ສອບ​ລັກ​ສະ​ນະ Resonance​

- ການ​ທົດ​ສອບ​ຄວາມ​ປອດ​ໄພ​ໄຟ​ຟ້າ​

- ການກວດສອບປະສິດທິພາບ

ແຕ່ລະຜະລິດຕະພັນຜ່ານການກວດກາລວມທັງ:

Dufew ສະ​ຫນັບ​ສະ​ຫນູນ​:

- ການຜະລິດ OEM

- ການແກ້ໄຂປະສົມກົມກຽວທີ່ກໍາຫນົດເອງ

- ການຮ່ວມມືດ້ານວິສະວະກໍາ

- ສະຫນັບສະຫນູນດ້ານວິຊາການໂດຍອີງໃສ່ໂຄງການ

ເອກະສານທີ່ມີຢູ່ລວມມີການຢັ້ງຢືນການຄຸ້ມຄອງຄຸນນະພາບ ISO, ການຢັ້ງຢືນ CE, ແລະບົດລາຍງານການທົດສອບຜະລິດຕະພັນ.

ການຫຸ້ມຫໍ່ & ການຈັດສົ່ງທົ່ວໂລກ

Dufew ສະຫນອງການແກ້ໄຂການຫຸ້ມຫໍ່ມາດຕະຖານສົ່ງອອກສໍາລັບຜະລິດຕະພັນໄຟຟ້າອຸດສາຫະກໍາ.

ການຫຸ້ມຫໍ່ປະກອບມີ:

- ປ້ອງກັນຄວາມຊຸ່ມຊື່ນ

- ການສ້ອມແຊມທີ່ທົນທານຕໍ່ອາການຊ໊ອກ

- ກໍລະນີໄມ້ເສີມສໍາລັບຕົວແບບຫນັກ

- ປ້າຍກໍານົດຜະລິດຕະພັນ

- ເອກະສານດ້ານວິຊາການກັບການຂົນສົ່ງ

ແຕ່ລະຫນ່ວຍໄດ້ຖືກກວດກາກ່ອນທີ່ຈະຈັດສົ່ງເພື່ອຮັບປະກັນການປະຕິບັດຕາມຂໍ້ກໍາຫນົດຂອງລູກຄ້າ.

ການກັ່ນຕອງ Harmonic vs EMI Input Filter

FAQ

Q1: ອົງປະກອບໃດທີ່ໃຊ້ໃນລະບົບການກັ່ນຕອງ?

ວົງຈອນການກັ່ນຕອງແບບປົກກະຕິໃຊ້ເຕົາປະຕິກອນ, ຕົວເກັບປະຈຸ, ແລະຕົວຕ້ານທານຄວາມຊຸ່ມຊື່ນ. ອົງປະກອບເຫຼົ່ານີ້ເຮັດວຽກຮ່ວມກັນເພື່ອສ້າງເສັ້ນທາງທີ່ປັບແຕ່ງສໍາລັບຄວາມຖີ່ປະສົມກົມກຽວທີ່ເລືອກແລະຊ່ວຍປັບປຸງຄຸນນະພາບພະລັງງານໂດຍລວມ.

Q2: ການກັ່ນຕອງທີ່ເຫມາະສົມສໍາລັບລະບົບ VFD ຖືກເລືອກແນວໃດ?

ການເລືອກແມ່ນຂຶ້ນກັບແຮງດັນຂອງລະບົບ, ປະຈຸບັນຈັດອັນດັບ, ຄວາມອາດສາມາດ VFD, ລັກສະນະປະສົມກົມກຽວ, ຄວາມຕ້ອງການ THDi, ແລະເງື່ອນໄຂການຕິດຕັ້ງ. Dufew ໃຫ້ຄໍາແນະນໍາໂດຍອີງໃສ່ຄໍາຮ້ອງສະຫມັກສະເພາະແລະຄວາມຕ້ອງການປະຕິບັດງານ.

Q3: Dufew ສາມາດອອກແບບການກັ່ນຕອງຕາມຂໍ້ມູນປະສົມກົມກຽວທີ່ວັດແທກໄດ້ບໍ?

ແມ່ນແລ້ວ. Dufew ສາມາດປະເມີນຜົນໄດ້ຮັບການວັດແທກຄວາມກົມກຽວກັນກັບຕົວກໍານົດການຂອງລະບົບແລະການປະຕິບັດການກັ່ນຕອງທີ່ຕ້ອງການເພື່ອກໍານົດການຕັ້ງຄ່າທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ.

Q4: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງການກັ່ນຕອງ Harmonic ແລະການກັ່ນຕອງ EMI?

ອະດີດຖືກນໍາໃຊ້ຕົ້ນຕໍເພື່ອຫຼຸດຜ່ອນກະແສປະສົມກົມກຽວຕ່ໍາທີ່ເກີດຈາກການໂຫຼດທີ່ບໍ່ແມ່ນເສັ້ນ, ໃນຂະນະທີ່ຕົວກອງ EMI ຕົ້ນຕໍແກ້ໄຂການລົບກວນຄວາມຖີ່ສູງທີ່ເກີດຈາກການປ່ຽນອຸປະກອນ.

ການແກ້ໄຂການຫຼຸດຜ່ອນຄວາມກົມກຽວແບບປັບແຕ່ງເອງຈາກ Dufew Electric

Dufew Electric ສະຫນອງການແກ້ໄຂທີ່ກໍາຫນົດເອງສໍາລັບລະບົບ VFD, ອຸປະກອນອັດຕະໂນມັດອຸດສາຫະກໍາ, ແລະຄໍາຮ້ອງສະຫມັກການແປງພະລັງງານ. ດ້ວຍປະສົບການດ້ານວິສະວະກໍາ, ຂະບວນການຜະລິດທີ່ຄວບຄຸມ, ແລະຂັ້ນຕອນການກວດກາຄຸນນະພາບ, Dufew ສະຫນັບສະຫນູນການຄັດເລືອກຕົວກອງ, ການຈັບຄູ່ພາລາມິເຕີ, ແລະການຕັ້ງຄ່າສະເພາະຄໍາຮ້ອງສະຫມັກໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງລະບົບຕົວຈິງ.

ຕິດຕໍ່ Dufew Electric ສໍາລັບຂໍ້ມູນສະເພາະຂອງຜະລິດຕະພັນ, ການປະເມີນດ້ານວິຊາການ, ແລະການສະຫນັບສະຫນູນໂຄງການທີ່ກໍາຫນົດເອງ.
