ພວກເຮົາສະເຫນີຫຼັກຊັບທີ່ສົມບູນແບບລວມທັງຕົວຕ້ານທານ, ຫນ່ວຍຫ້າມລໍ້, ເຕົາປະຕິກອນ, ຕົວກອງພະລັງງານ, ແລະຫມໍ້ແປງ, ທີ່ມີທາງເລືອກໃນການປັບແຕ່ງຢ່າງເຕັມທີ່ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍ.

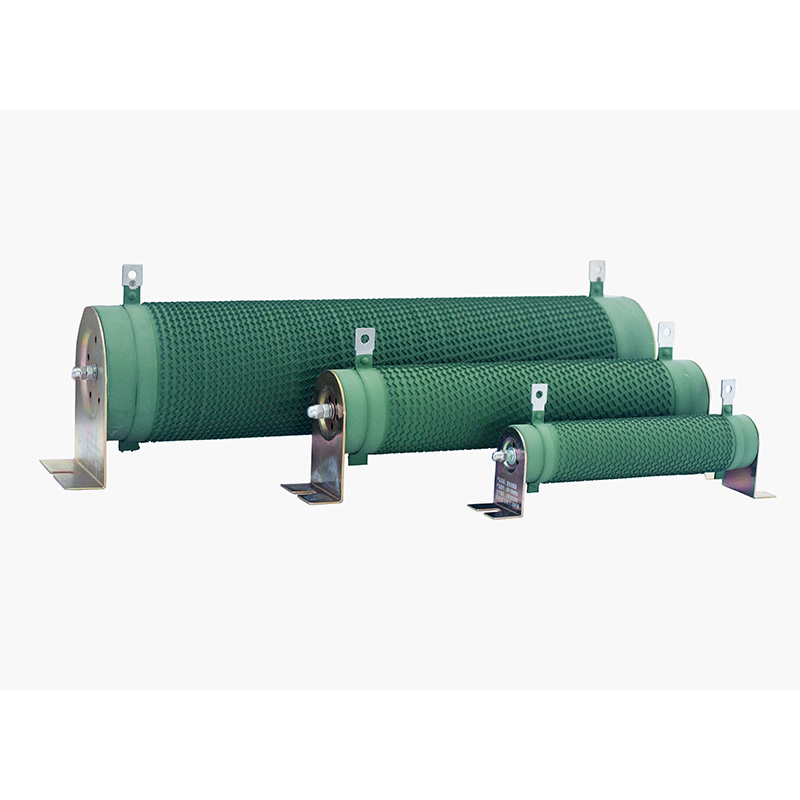

DUFEW CRR Series Corrugated Resistors ຖືກອອກແບບມາສໍາລັບຄວາມຕ້ອງການດ້ານອຸດສາຫະກໍາ, ລວມທັງລະບົບເບກ VFD, ການທົດສອບການໂຫຼດໄຟຟ້າ, ການເບກແບບເຄື່ອນໄຫວ, ແລະການປ້ອງກັນວົງຈອນ. ດ້ວຍຄວາມສາມາດພະລັງງານສູງ, ການລະບາຍຄວາມຮ້ອນທີ່ດີເລີດ, ແລະຊີວິດການບໍລິການທີ່ຍາວນານ, ພວກມັນສະຫນອງການປະຕິບັດທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ໃນສະພາບແວດລ້ອມການດໍາເນີນງານທີ່ຮຸນແຮງ.
ອົງປະກອບຕ້ານທານແມ່ນຜະລິດຈາກ nickel-chromium (Ni-Cr) ຄຸນນະພາບສູງຫຼືໂບໂລຫະປະສົມຄົງທີ່, ບາດແຜຄວາມແມ່ນຍໍາເຂົ້າໄປໃນ corrugated profile ໂດຍອຸປະກອນອັດຕະໂນມັດແລະແຂບ-mounted ໃສ່ກັບຫຼັກ ceramic hollow ຄວາມຖີ່ສູງ. ມັນຖືກສ້ອມແຊມຢ່າງປອດໄພດ້ວຍຕົວຍຶດສະແຕນເລດເພື່ອປັບປຸງຄວາມຕ້ານທານການສັ່ນສະເທືອນແລະຄວາມຫມັ້ນຄົງຂອງກົນຈັກ, ໃນຂະນະທີ່ອຸປະກອນສະແຕນເລດທີ່ຫນັກແຫນ້ນແມ່ນສະຫນອງການຕໍ່ຕ້ານ corrosion ທີ່ດີເລີດແລະການເຊື່ອມຕໍ່ໄຟຟ້າທີ່ເຊື່ອຖືໄດ້.
ສໍາລັບຄວາມທົນທານທີ່ເພີ່ມຂຶ້ນ, ດ້ານຕ້ານທານແມ່ນເຄືອບດ້ວຍສານເຄືອບ insulating UL94V-2 ທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ, ບໍ່ມີຄວັນຢາສູບ, ບໍ່ມີສານພິດ, ທົນທານຕໍ່ oxidation, ແລະທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນແລະອາຍຸສູງ. ຜະລິດໂດຍສອດຄ່ອງກັບມາດຕະຖານ GB-5792, ຜະລິດຕະພັນສະຫນັບສະຫນູນການຕິດຕັ້ງທັງແນວນອນແລະແນວຕັ້ງ, ອະນຸຍາດໃຫ້ປະສົມປະສານທີ່ມີຄວາມຍືດຫຍຸ່ນເຂົ້າໄປໃນຕູ້ຄວບຄຸມໄຟຟ້າຫຼືອຸປະກອນຕ້ານການ standalone.
| ລະຫັດຕົວແບບ | ຄວາມຫມາຍ | ລາຍລະອຽດ |
| CRR | ຊຸດ | Corrugated Resistor |
| 2500W | ລະດັບພະລັງງານ | 2500W |
| 54.4R | ລະດັບຄວາມຕ້ານທານ | 54.4Ω |
| J | ຄວາມທົນທານຕໍ່ການຕໍ່ຕ້ານ | J = ±5% (ທາງເລືອກ: K = ±10%, H = ±3%) |
| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |
| ຊ່ວງພະລັງງານ | 50W–10KW |
| ແຮງດັນປະຕິບັດງານ | ≤1200V |
| ຊ່ວງຄວາມຕ້ານທານ | 0.01Ω–1KΩ |
| ຄວາມທົນທານຕໍ່ການຕໍ່ຕ້ານ | ±3% / ±5% / ±10% |
| ການຈັດອັນດັບການປົກປ້ອງ | IP00 |
| ຄ່າສໍາປະສິດອຸນຫະພູມ (TCR) | ≤300 ppm/°C |
| ການຈັດອັນດັບຄວາມຕ້ານທານໄຟ | UL 94V-2 |
| ມາດຕະຖານການປະຕິບັດຕາມ | GB/T 5792 |
1: Insulating Core: ນໍາໃຊ້ທໍ່ເຊລາມິກຮູທີ່ມີຄວາມຖີ່ສູງທີ່ສະຫນອງຄວາມທົນທານຕໍ່ອຸນຫະພູມສູງທີ່ດີເລີດ, ຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງ, ແລະການຕໍ່ຕ້ານການຊ໊ອກ, ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງອົງປະກອບຂອງຕົວຕ້ານທານພາຍໃຕ້ສະພາບການເຮັດວຽກທີ່ມີອຸນຫະພູມສູງ.
2: ອົງປະກອບຄວາມຕ້ານທານ: ນໍາໃຊ້ໂບໂລຫະປະສົມ nickel-chromium ຫຼື constantan ທີ່ມີຄຸນນະພາບສູງ, ມີລັກສະນະໂດຍຄ່າສໍາປະສິດອຸນຫະພູມຕ່ໍາແລະຄວາມອາດສາມາດ overload ສູງ. ການອອກແບບບາດແຜຂອງແຂບ corrugated ຂະຫຍາຍພື້ນທີ່ການແຜ່ກະຈາຍຄວາມຮ້ອນສູງສຸດໃນຂະນະທີ່ຫຼຸດຜ່ອນ inductance.
3: ການຕິດຕັ້ງແລະ Terminals: clamps ສະແຕນເລດຮັບປະກັນການຕ້ານການ ribbon ເພື່ອປ້ອງກັນການຍ້າຍຫຼື loosening; terminals ແມ່ນເຮັດດ້ວຍສະແຕນເລດທີ່ມີການກໍ່ສ້າງຫນາແລະການປິ່ນປົວດ້ານ, ຮັບປະກັນຄວາມຕ້ານທານ corrosion, ປ້ອງກັນ rust, ແລະສະດວກໃນການເຊື່ອມຕໍ່.
4: ການເຄືອບພື້ນຜິວ: ມີຄຸນສົມບັດການເຄືອບ insulating ສີຂຽວເປັນມິດກັບສິ່ງແວດລ້ອມທີ່ມີການຍຶດຫມັ້ນທີ່ເຂັ້ມແຂງແລະລະດັບ UL94V-2 ຕ້ານ flame-retardant. ມັນທົນທານຕໍ່ການກັດກ່ອນ, ບໍ່ມີຄວັນຢາສູບ, ບໍ່ມີສານພິດ, ແລະບໍ່ມີກິ່ນ, ມີປະສິດຕິຜົນປົກປ້ອງໂບຕໍ່ຕ້ານຈາກການຜຸພັງແລະການຍືດອາຍຸການບໍລິການ.
5: ໂຄງສ້າງໂດຍລວມ: ການຈັດອັນດັບພະລັງງານຈາກ 50W ຫາ 10KW, ມີມູນຄ່າຄວາມຕ້ານທານຈາກ 0.01Ω ຫາ 1KΩ ແລະແຮງດັນໄຟຟ້າໃນການດໍາເນີນງານເຖິງ 1200V; ໂຄງສ້າງ corrugated edge-wound ribbon ລວມ inductance ຕ່ໍາທີ່ມີຄວາມແມ່ນຍໍາສູງ.
●ໂຄງປະກອບການບາດແຜຂອງຂອບ Corrugated ສະຫນອງພື້ນທີ່ກະຈາຍຄວາມຮ້ອນຂະຫນາດໃຫຍ່ແລະສະຖຽນລະພາບຄວາມຮ້ອນທີ່ດີເລີດ
●ຫຼັກເຊລາມິກຮູທີ່ມີຄວາມຖີ່ສູງ; ທົນທານຕໍ່ອຸນຫະພູມສູງ, ແຂງແຮງ, ແລະທົນທານຕໍ່ອາການຊ໊ອກ
●ສາຍທົນທານຕໍ່ໂລຫະປະສົມທີ່ມີຄຸນນະພາບສູງ; ຄ່າສໍາປະສິດອຸນຫະພູມຕ່ໍາ (≤300 ppm/°C) ແລະຄວາມແມ່ນຍໍາສູງ
●ຄວາມສາມາດໃນການໂຫຼດເກີນໄລຍະສັ້ນທີ່ເຂັ້ມແຂງ; withstands 10x ລະດັບພະລັງງານສໍາລັບການ 5 ວິນາທີໂດຍບໍ່ມີການເສຍຫາຍທີ່ສັງເກດເຫັນ
●ປ່ຽງສະແຕນເລດ; ທົນທານຕໍ່ corrosion, rust-proof, ແລະການເຊື່ອມຕໍ່ທີ່ເຊື່ອຖືໄດ້
●ການເຄືອບທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ; flame-retardant ແລະ corrosion-resistant; ບໍ່ມີຄວັນຢາສູບ, ບໍ່ມີສານພິດ, ແລະບໍ່ມີກິ່ນ
●ການຢັ້ງຢືນການປະຕິບັດຢ່າງເຂັ້ມງວດ; ສອດຄ່ອງຢ່າງເຕັມສ່ວນກັບມາດຕະຖານສໍາລັບການທົນທານຕໍ່ແຮງດັນ, ຄວາມຮ້ອນປຽກ, ແລະການຊ໊ອກຄວາມຮ້ອນ
●ປະຕິບັດຕາມມາດຕະຖານ GB-5792; ຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້
ຕົວຕ້ານການເບກສໍາລັບການຂັບຄວາມຖີ່ຂອງຕົວແປ (VFDs); resistors ປ້ອງກັນສໍາລັບການຂັບ servo; ການໂຫຼດຕ້ານທານສໍາລັບການທົດສອບເອເລັກໂຕຣນິກພະລັງງານ; ຕົວຕ້ານທານຕົວຢ່າງສໍາລັບວົງຈອນການສະຫນອງພະລັງງານ; ຕົວຕ້ານທານທີ່ຈໍາກັດໃນປະຈຸບັນສໍາລັບການຂັບຂີ່ມໍເຕີ; ເລີ່ມ resistors; ຕົວຕ້ານທານຕໍ່ວົງຈອນ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນໃນທົ່ວອຸດສາຫະກໍາເຊັ່ນ: ຟ, ເຄື່ອງຈັກທ່າເຮືອ, ໂຮງງານມ້ວນ, cranes, winches, ເຄື່ອງແມ່ພິມສີດ, ເຄື່ອງແຕ້ມເສັ້ນ, centrifuges, ເຄື່ອງຈັກແຜ່ນແພ, ອຸປະກອນການພິມແລະການຍ້ອມສີ, stacker-reclaimers, ເຄື່ອງຈັກເຈ້ຍ, ອຸປະກອນຂັ້ນຕອນ, ແລະລະບົບການທົດສອບ.
| ຄຸນລັກສະນະທາງໄຟຟ້າ | ເງື່ອນໄຂການທົດສອບ | ການປະຕິບັດ |
| Dielectric ທົນແຮງດັນ | 2500VAC / 50Hz / 60s | ກະແສໄຟຟ້າຮົ່ວໄຫຼ ≤10mA |
| ຄວາມຕ້ານທານ insulation | 1000VDC | ຄວາມຕ້ານທານຂອງ insulation ≥100MΩ |
| ການໂຫຼດເກີນເວລາສັ້ນ | ພະລັງງານ 10 × ຈັດອັນດັບສໍາລັບ 5s | ບໍ່ມີຄວາມເສຍຫາຍທີ່ເຫັນໄດ້ |
| ຊີວິດການໂຫຼດໃນໄລຍະຍາວ | ການທົດສອບການເປີດເຄື່ອງໃຊ້ໄຟຟ້າຮອບວຽນ (10s energized, 90s off) | > 9,000 ຊົ່ວໂມງ |
| ຄວາມຮ້ອນປຽກສະຫມໍ່າສະເຫມີ | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| ການປ່ຽນແປງອຸນຫະພູມຢ່າງໄວວາ | -55°C, 55°C, 155°C, 15 ນາທີໃນແຕ່ລະອຸນຫະພູມ, 5 ຮອບວຽນ | ΔR ≤ ±(2%R + 0.05Ω) |
| ຄວາມຕ້ານທານຄວາມຮ້ອນ | 350°C / 2ຊມ | ບໍ່ມີການປ່ຽນສີທີ່ຊັດເຈນຫຼືຄວາມເສຍຫາຍ |
| ຄ່າສໍາປະສິດອຸນຫະພູມ (TCR) | ຄວາມຕ້ານທານພາຍໃຕ້ການໂຫຼດການຈັດອັນດັບທຽບກັບຄວາມຕ້ານທານສະຖິດ | ≤300 ppm/°C |
| ຄວາມຕ້ານທານກັບໄຟ | ພະລັງງານ 10 × rating ສໍາລັບ 5 min | ສີແດງຮ້ອນໂດຍບໍ່ມີແປວໄຟເປີດ |
| ລັກສະນະກົນຈັກ | ເງື່ອນໄຂການທົດສອບ | ການປະຕິບັດ |
| ຄວາມເຂັ້ມແຂງຢູ່ປາຍຍອດ | 45N / 30s | ບໍ່ມີການວ່າງ ຫຼືຄວາມເສຍຫາຍທີ່ເຫັນໄດ້ |
| ຄວາມຕ້ານທານການສັ່ນສະເທືອນ | 5–200Hz, 1g, 98m/s² | ບໍ່ມີຄວາມເສຍຫາຍທີ່ເຫັນໄດ້ຕໍ່ກັບໂຄງສ້າງພາຍນອກ |
| ຄວາມຕ້ານທານກັບຄວາມຮ້ອນ soldering | ຂົ້ວນໍາ immersed ໃນ 350 ± 5 ℃ solder ສໍາລັບ 3s | ΔR ≤ ±(1%R + 0.05Ω); ບໍ່ມີຄວາມເສຍຫາຍພາຍນອກທີ່ສັງເກດເຫັນ, ເຄື່ອງຫມາຍຍັງຄົງຈະແຈ້ງ |
| ຄວາມສາມາດໃນການຂາຍ | Terminals immersed ໃນ 235 ± 5℃ solder ສໍາລັບ 5s | ການປົກຫຸ້ມຂອງ solder ເທິງຫນ້າດິນ ≥95% |
| ເງື່ອນໄຂການປຽບທຽບ | Corrugated Resistor | ຟິມກາກບອນທຳມະດາ/ຕົວຕ້ານທານຟິມໂລຫະ |
| ການຈັດການພະລັງງານ | ອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີພະລັງງານສູງ, 50W-10kW; withstands 10 × rating ພະລັງງານສໍາລັບການ overloads ໄລຍະເວລາສັ້ນ | ປົກກະຕິ 0.1–20W; ເສຍຫາຍໄດ້ຢ່າງງ່າຍດາຍພາຍໃຕ້ເງື່ອນໄຂ overload |
| ຄວາມຕ້ານທານອຸນຫະພູມແລະຊີວິດການບໍລິການ | ທົນທານຕໍ່ອຸນຫະພູມສູງເຖິງ 350 ° C; ຊີວິດການບໍລິການຮອບວຽນເກີນ 9,000 ຊົ່ວໂມງ | ຄວາມຕ້ານທານຄວາມຮ້ອນຕ່ໍາ; ຮູບເງົາຕ້ານທານມັກຈະມີອາຍຸແລະປອກເປືອກພາຍໃຕ້ອຸນຫະພູມສູງທີ່ຍາວນານ |
| ຄວາມອາດສາມາດໃນປະຈຸບັນ | ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງ, ເບກມໍເຕີ, ການໄຫຼວຽນຂອງການຟື້ນຟູ, ແລະການຖິ້ມຂີ້ເຫຍື້ອ | ການອອກແບບຕົ້ນຕໍສໍາລັບວົງຈອນສັນຍານ PCB ຕ່ໍາໃນປະຈຸບັນ |
| ລັກສະນະ inductance | ແບບມາດຕະຖານມີ inductance ສູງກວ່າ; ສະບັບ corrugated ທີ່ບໍ່ແມ່ນ inductive ສາມາດໃຊ້ໄດ້ | ການອອກແບບທີ່ບໍ່ມີທໍ່ທີ່ມີ inductance ຕ່ໍາຫຼາຍ, ເຫມາະສົມສໍາລັບວົງຈອນພະລັງງານຕ່ໍາຄວາມຖີ່ສູງ |
| ຄວາມທົນທານຕໍ່ສິ່ງແວດລ້ອມ | ຫຼັກເຊລາມິກທີ່ມີປາຍສະແຕນເລດສະຫນອງການສັ່ນສະເທືອນແລະການຕໍ່ຕ້ານການຊ໊ອກທີ່ດີເລີດ | ໂຄງສ້າງຂອງຟິມບາງໆມີການຍຶດຕິດທີ່ອ່ອນແອກວ່າ ແລະມີຄວາມອ່ອນໄຫວຕໍ່ກັບຄວາມລົ້ມເຫຼວຂອງການສັ່ນສະເທືອນ. |
| ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ | ຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບສູງສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີພະລັງງານສູງ; ຄ່າໃຊ້ຈ່າຍທີ່ສູງຂຶ້ນສໍາລັບການຈັດອັນດັບພະລັງງານຕ່ໍາ | ຄ່າໃຊ້ຈ່າຍຕ່ໍາສໍາລັບຄໍາຮ້ອງສະຫມັກພະລັງງານຕ່ໍາ; ລາຄາແພງແລະປະຕິບັດຫນ້ອຍສໍາລັບຄວາມຕ້ອງການພະລັງງານສູງ |
Q1: ຂ້ອຍຈະເລືອກຕົວຕ້ານທານທີ່ມີລະດັບພະລັງງານທີ່ເຫມາະສົມແນວໃດ?
A: ເລືອກຕົວຕ້ານທານທີ່ມີຄ່າໄຟຟ້າ 1.5 ຫາ 2 ເທົ່າຂອງການໃຊ້ພະລັງງານຕົວຈິງໃນວົງຈອນ. ນອກຈາກນີ້, ພິຈາລະນາ derating ພະລັງງານເນື່ອງຈາກອຸນຫະພູມອາກາດລ້ອມຮອບ; ການຈັດອັນດັບພະລັງງານທີ່ສູງຂຶ້ນແມ່ນຈໍາເປັນສໍາລັບສະພາບແວດລ້ອມທີ່ມີອຸນຫະພູມສູງ.
Q2: ມັນເປັນເລື່ອງປົກກະຕິສໍາລັບອຸນຫະພູມດ້ານ resistor ສູງຫຼາຍ?
A: DUFEW Corrugated Resistors ປ່ຽນພະລັງງານໄຟຟ້າເປັນຄວາມຮ້ອນໃນລະຫວ່າງການປະຕິບັດງານ, ດັ່ງນັ້ນອຸນຫະພູມຫນ້າດິນສູງແມ່ນປົກກະຕິ. ໃຫ້ແນ່ໃຈວ່າສະຖານທີ່ຕິດຕັ້ງແມ່ນລະບາຍອາກາດໄດ້ດີແລະບໍ່ມີວັດສະດຸທີ່ຕິດໄຟ. ຖ້າອຸນຫະພູມສູງຜິດປົກກະຕິ, ໃຫ້ກວດເບິ່ງການໂຫຼດເກີນ ຫຼື ການເລືອກລະດັບພະລັງງານໜ້ອຍລົງ.
Q3: ວິທີການຕິດຕັ້ງທີ່ແນະນໍາສໍາລັບຕົວຕ້ານທານແມ່ນຫຍັງ?
A: ຜະລິດຕະພັນສະຫນັບສະຫນູນການຕິດຕັ້ງແນວນອນຫຼືແນວຕັ້ງ; ການຕິດຕັ້ງຕາມແນວນອນແມ່ນມັກເພື່ອຄວາມສະດວກໃນການລະບາຍຄວາມຮ້ອນທໍາມະຊາດ. ຮັບປະກັນການເກັບກູ້ພຽງພໍຮອບຕົວຕ້ານທານ (ໂດຍທົ່ວໄປແລ້ວຢ່າງຫນ້ອຍເສັ້ນຜ່າສູນກາງຂອງຕົວຕ້ານທານ) ແລະຫຼີກເວັ້ນການຕິດມັນກັບຝາຕູ້ຫຼືອົງປະກອບສ້າງຄວາມຮ້ອນອື່ນໆ. ຖ້າຕົວຕ້ານທານຫຼາຍອັນຖືກຕິດຕັ້ງຂ້າງຄຽງກັນ, ໄລຍະຫ່າງລະຫວ່າງພວກມັນຄວນຈະມີຢ່າງຫນ້ອຍ 50 ມມ.
Q4: ລະດັບຄວາມທົນທານຕໍ່ຄວາມທົນທານສໍາລັບຊຸດ CRR ແມ່ນຫຍັງ, ແລະຂ້ອຍຈະເລືອກແນວໃດ?
A: ຊຸດ DUFEW CRR ໃຫ້ສາມຊັ້ນຄວາມທົນທານ: ຊັ້ນ K (±10%), ຊັ້ນ J (±5%), ແລະຊັ້ນ H (±3%). ຊັ້ນ J (± 5%) ໂດຍທົ່ວໄປແມ່ນພຽງພໍສໍາລັບການຫ້າມລໍ້ອຸດສາຫະກໍາແລະການໂຫຼດ; ສໍາລັບການວັດແທກຄວາມແມ່ນຍໍາຫຼືວົງຈອນຕົວຢ່າງ, Class H (± 3%) ແມ່ນແນະນໍາໃຫ້ມີຄວາມຖືກຕ້ອງສູງກວ່າ.
